XG-TC 电缆故障测试仪
产品简介
电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。

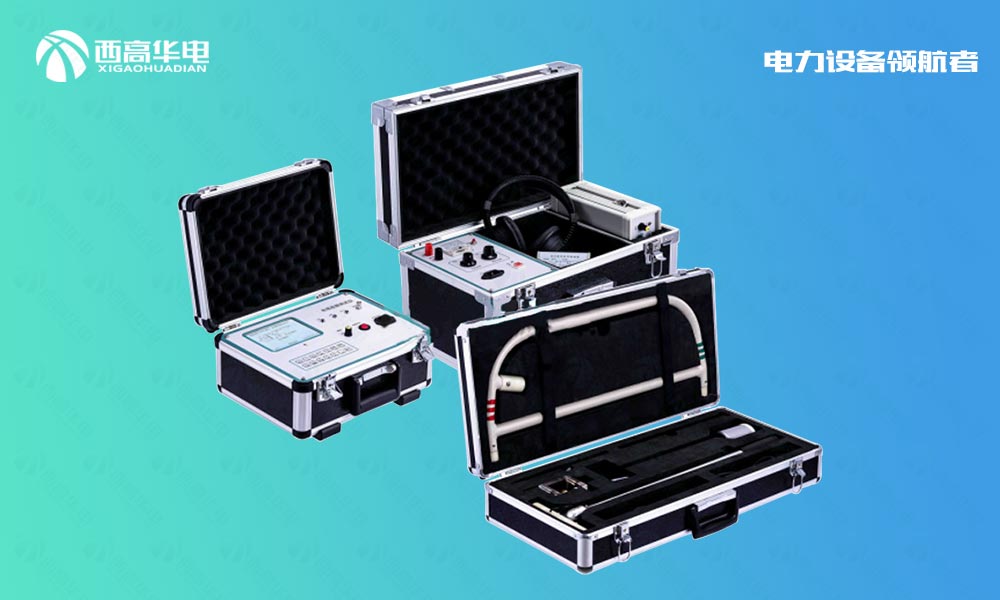

整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。
电缆故障测试仪（闪测仪）可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。
电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪
产品特征
1、电缆故障测试仪（闪测仪）
（1）使用范围广：用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度
（2）携带方便：主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试
（3）人机界面友好：采用了大屏幕320×240点阵汉字图形界面，高亮度图形清晰美观，操作简单，抗干扰性强
（4）安全可靠：采用新型电流取样器，一种全新的取样方法，具有接线简单，波形直观容易分析，与高压隔离，对主机、操作人员绝对安全的特点
（5）高品质：关键部件全部采用进口元件，保证测试结果精准度
（6）外观精美：采用坚固且耐磨性强的材料，使仪器的整体质感和使用寿命更长或相对距离
2、路径仪、定点仪速度功能
（1）接收灵敏度高：采用特殊制作工艺，传输距离增加，仪器仍能清晰接收信号
（2）静态漂移低：核心元器件采用进口元件，性能可靠
（3）定位精度高：采用石英晶体振荡器，高速信号处理芯片进行信号采样与处理，保证定位精度准确、可靠
（4）抗干扰能力强：在严重干扰条件下，仪器仍能保证良好性能，工作稳定
（5）携带方便：内置可充电电池供电，适用于各种场合
产品参数
技术参数
1.电缆故障测试仪（闪测仪）| 环境温度 | －10℃～40℃ | |
| 测量误差 | 粗测误差±1% | |
| 测试距离 至 | 长不小于16km | |
| 至短测试距离（盲区） | 1～3m | |
| 采样速率 | 25MHz | |
| 电源与功耗 | 交流或机内直流供电;AC 220V±10%，功耗不大于10W;DC 6V/7AH，功耗不大于6W | |
| 机内发送脉冲宽度与幅度 | 0.2μs,100～120V;2μs,150～160V | |
| 工作方式 | 低压脉冲、直流高压闪测及冲击高压闪测法 | |
| 显示分辨率 | V/50米、V为传播速度m/μs | |
| 显示方式 | 320×240 LCD液晶带背光显示 | |
| 质 量 | 6kg | |
| 体 积 | 500×300×195mm3 | |
| 寻迹定位距离 | 市话电缆为3km，其它线缆可达20km | |
| 定位阻抗范围 | 0～5MΩ | |
| 定位精度 | < ±10cm | |
| 埋深探测 | <3m | |
| 体 积 |
路径仪、定点仪：470×290×255mm3 附件箱：630×300×130mm3 |
|
| 质 量 |
路径仪、定点仪：9kg 附件箱：8kg |
|
