一、产品简介

XG-2134电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确(方向及幅度的双重判别)、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术先进、性能优越的新型仪器。

XG-2134电缆识别仪是RT系列电缆识别仪的第三代产品，它总结并克服了第一代霍尔感应单点接触式识别仪只能判断大小而不能判断方向并在强磁场下无法工作的缺陷,同时克服了第二代U型插槽式识别仪的因漏磁而影响识别的缺陷。由于有了方向及大小的双重判别使得XG-2134型电缆识别仪的识别正确率达到了100%。

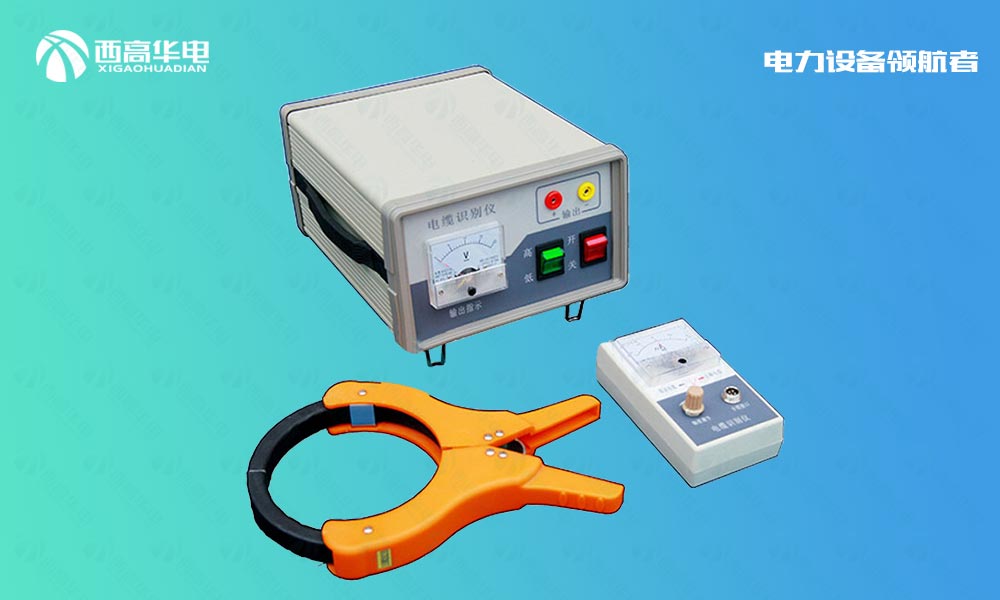

XG-2134电 缆识别仪由信号发生器和接收识别钳及指示表三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻 找 被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，用接收识别钳信号检测器时其它电缆线上检测到的 信号 则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。

二、产品别称

电缆识别装置、电缆辨别仪，电缆判别仪。

三、产品特性

XG-2134电缆识别仪适用于各种型号电缆中的停运电判别；识别所要寻找的电缆；对于电缆沟、桥架及固定在墙上的电缆尤为方便。

l 识别准确，无折衷判断，准确率100%

l 大钳口ф150适合各种电缆；

l 保护电路可靠不怕输出短路

l 输出大小可调、适合各种场合；

l 操作简单，不需培训，一看即会

l 整套仪器小巧美观

四、产品参数

发射机信号发生器：

1. 电 源： AC220V 50HZ

2. 脉冲电压： 60V

3. 脉冲电流： 20A

4. 输出功率： 1KVA

5. 脉冲序列： 1-2秒间隙调制

6. 重 量： 6.3Kg

7. 尺 寸： 260*180*110mm

接收钳及指示表：

1. 电 源：无

2. 检测电流：5A～40A

3. 检测方式：夹住式

4. 判别：方向及大小

5. 钳 口：开口≤180mm

6. 闭合时内径：≤150mm

产品基本配置：

1. 脉冲发生器 1台

2. 识别夹 1个

3. 识别接收器 1台

4. 电源线 1根

5. 接地导线 1根

6. 检测导线 1根

7. 夹子 2个
