一、产品概述

电缆识别在电缆施工及维护工作中具有重要意义。目前市场上既有针对停电电缆识别的仪器，也有针对带电电缆识别的仪器，但是在具体使用中，实际电缆现场往往是互相放置叠压在一起，常规仪器所使用的卡钳往往无法卡接导致很难进行识别，而且大多识别接收部分仍然使用指针表头来指示，现场容易因震动失效。还有现有设备往往要求现场提供220V电源，用户使用很不方便.

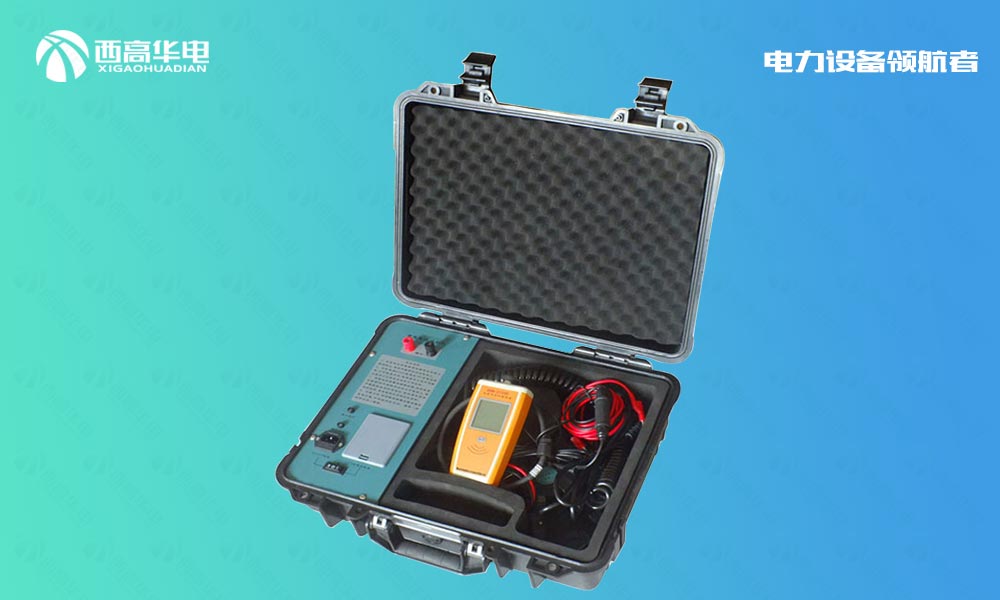

基于此，我公司研发部门，利用现代电子技术研制了一款柔性线圈配合液晶显示的XG-2134D带电电缆识别仪，将主机设计更改为可以使用干电池供电模式，可以很好解决上述仪器使用的弊端，对实际工作有很好的帮助。

二、产品特点

1. 整套仪器均可使用5号电池工作，彻底解决现场无动力电源及充电电池不易维护失效的把情况。对于发射主机，特别设计为交直流两用，既可以使用电池供电，也可以使用220V电源供电。

2. 一箱式工程塑料箱外包装，使用简单，更加适合运输及野外环境。

3. 大口径柔性线圈接收部分适合各种复杂电缆现场。

4. 接收器液晶显示使用微功耗技术设计，特别省电，判断简单直观。

5.接收器电池电压指示功能。户外可视LCD，阳光、黑暗环境下均可使用。

6.一机多用，即可以识别带电电力电缆，也可以识别停电电缆。

7. 对于停电电缆, 即可以不拆线采用耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的专用连接线直接施加信号进行识别。

三、主要技术指标

1.发射钳钳口：≥130mm   闭合时内径≥125mm

接收柔性线圈：可拉开为直线，可扭曲变形，闭合为圆形时内径≥135mm

2.接收器电源：2节5号碱性电池，连续工作时间≥8h

3.主机电源：4节5号碱性电池，连续工作时间≥3h

或者使用AC220V供电

4.识别方式：波形方向、波形幅度，双重判断依据

5.接收灵敏度：接地回路电阻小于200欧姆

6.重量及体积：约6.5kg，47X38X375px
