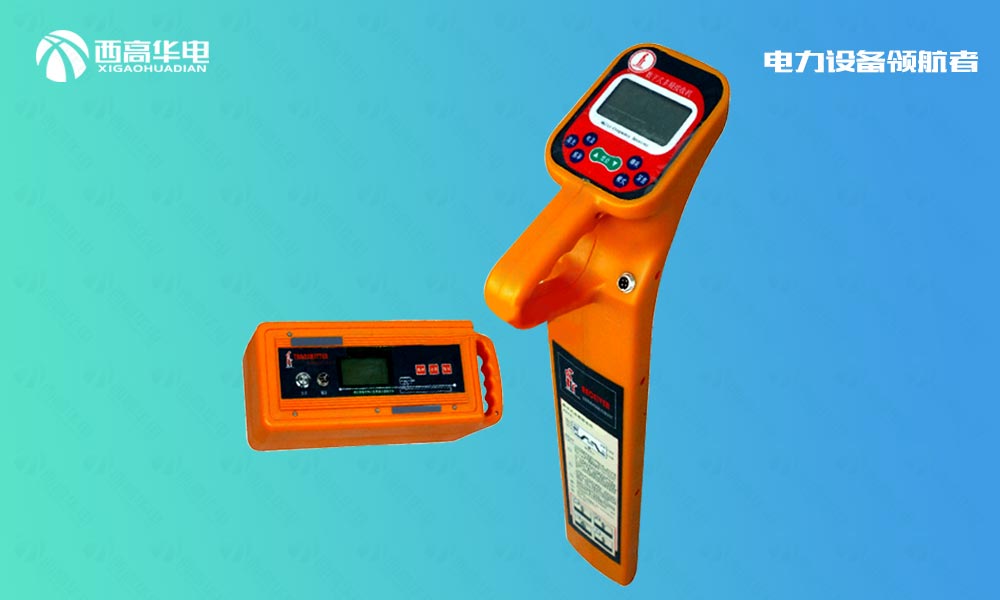

仪器简介

XG-3132D电缆/管线综合探测仪具有路径查找、埋深测试、电缆识别、故障点定位四项功能于一体，一人操作，一次完成。该产品的研发成功，解决了多年来困扰供、用电部门带电寻径、带电识别的问题；解决了故障电缆准确路径寻测难的问题；解决了电缆死短路无法定点的问题；开辟了电缆寻径、故障定点新领域，打破了国外产品在中国的垄断。

仪器特点

1) 便携轻巧，使用方便，充电电池供电，一人即可操作，四项测试一次完成。

2) 数字化设计，软件控制，性能稳定、可靠。

3）320×240点阵势3.5寸彩色液晶显示屏，图形显示，液晶屏背光亮度可调且具有节电背光功能。

4）所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。

5）发射机恒功率输出、自动匹配，保证本机工作在最佳状态。内置欧母表功能，自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。

6）具有背光功能，适应夜间操作。

仪器参数

发射机

1）输出信号：输出16种频率的正弦交流信号，分别是640 Hz、815Hz、982Hz、1.02kHz、1.45KHz、8.2KHz、8.44KHz、9.5KHz、9.82 KHz、16.4KHz、29.4KHz、32 KHz、38 KHz、65.5 KHz、74KHz、82 KHz。

2）输出功率：恒功率输出，低、中、高三档（最大不小于6瓦）。

3）输出模式：直连法、耦合法、感应法。

4）阻抗显示：99999欧以内。

5）负载匹配：1—10000欧。

6）显示界面：320×240点阵式3.5寸彩色液晶显示屏，图形显示，自带背光。

7）电 源：标准1号1.2V充电电池6节，充放电500次。

8）待机时间：大于8小时，电量提示。

9）过热过流：自动保护。

10）工作温度：-20℃—70℃

11）体 积：400×160×140 mm

12）重 量：3.6 kg

接收机

1）接收频率：接收16种不同频率的正弦交流信号，分别是50Hz、60Hz、128Hz、256Hz、320 Hz、512Hz、640 Hz、815Hz、8.2KHz、16.4KHz、29.4KHz、32KHz、74KHz、82KHz、118KHz、200KHz。

2）接收模式：波峰法、宽峰法、宽峰箭头法、波谷法、外接设备法（A字架、耦合钳）。

3）具有彩色导向罗盘指示管线走向，左右箭头指示管线位置。

4) 可自动识别外接附件。

5）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱，动态范围为0—999，可指示最大信号强度。

6）显示界面：320×240点阵式3.5寸彩色液晶显示屏，图形显示，液晶屏背光亮度可调且具有节电背光功能。

7）增益控制：自动调节和手动调节，动态范围000——100db。

8) 探测长度：直连电缆时，最长15KM。

耦合电缆时，一次耦合可测3Km，多次耦合无限远。

感应电缆时，一次感应可测300m，多次感应无限远。

9）深度测量：直读探测深度，范围 000—6250px。可选择实时显示。

80%法测深度，范围 000—6250px（感应）\12500px（直连）

10）电流测量：直读电流，范围000—999mA，可选择实时显示。

11) 探测精度：埋深的5%

12）采用320×240点阵式3.5寸彩色液晶显示屏，液晶屏背光亮度可调，三分钟无按键操作背光自动变暗。

13）自动关机功能：半小时内无按键操作，仪器自动关机。

13）电   源：标准5号1.2V可充电电池6节，充放电500次。

14）待机时间：大于12小时，电量提示。

15）过热过流：自动保护。

16）工作温度：-20℃—70℃。

17）体    积：650×110×230mm

18）重    量：2.3Kg
