一、概述
在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。

污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。

因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，使污闪事故率降低到可接受的程度，至大限度降低污闪事故对国民经济的影响。

由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中灰密度（NSDD）是指绝缘子表面层污秽中的不可溶成分与表面积的比值，不同于污秽中的可溶性成分（用等值盐密度ESDD衡量），由于污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可确定，只有进行灰密测量才能正确地确定污秽等级。

我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了XGHM-Z 灰密成套测量装置，操作简单、功能齐全，得到了行业客户的一致认可。

仪器介绍

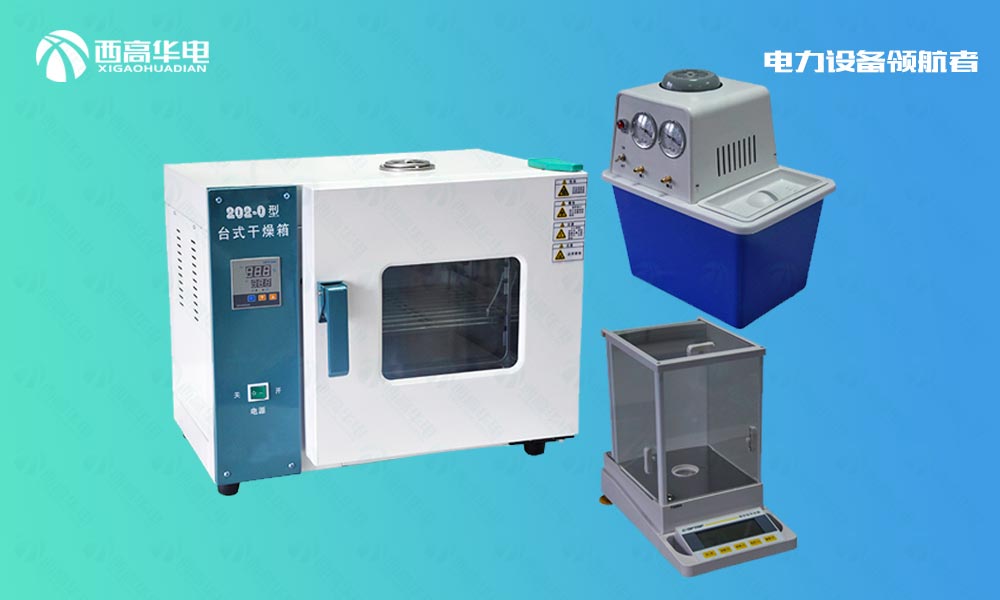

XGHM-Z 灰密成套测量装置专为测量灰密度值而设计，包含快速过滤器、精密电子天平、恒温干燥箱和测量附件等部分。

快速过滤器：  精心设计指针式人机交互界面，美观简洁；配套的灰密测量分析软件；采用多抽头，操作便捷。

精密电子天平：具有数字化多点线性修正和多点漂移修正功能。多种测量模式供选择；能开机自检、外部校准、自动屏保；采用全透明密封罩制作，外形美观，使用方便。

恒温干燥箱：  具有温度自整定、智能控制功能。可保持箱内恒温；工作室采用“冷热空气对流”技术，保证箱内空气自动变换；具有大玻璃示窗、数码管显示，便于观察和操作；多层搁板，可一次性干燥多个试品。

仪器遵照多种标准的规定和要求，适用于高线架空线路、发电厂、变电所等场所外绝缘设备的灰密度测试。

产品信息
1   主要特点
快速过滤器：

Ø 采用优化应力分布新技术，进口真空泵，带负载能力大，加速能力高，大幅提高灰密度测量速度和效率；

Ø 灵活设置过滤接口，清晰醒目，操作方便；

Ø 配套提供灰密测量分析软件；

Ø 人机交互界面美观大方；

Ø 测试操作简单易学，专为绝缘子灰密度测试设计制造，可以与我公司生产的绝缘子等值附盐密度测试仪配套使用。

精密电子天平：

Ø 采用国际公认的传感器结构，数字化多点线性修正和多点漂移修正，技术先进；

Ø 多种测量模式供选择，量程设计满足实际测量要求；

Ø 开机自检、外部校准、自动屏保；

Ø 全透明密封罩制作，外形美观，使用方便。

恒温干燥箱：

Ø 采用“冷热空气对流”技术，保证箱内空气自动变换；

Ø 温度自整定、智能控制功能，技术先进；

Ø 大玻璃示窗、数码管显示，便于观察和操作；

Ø 多层搁版，可一次性干燥多个试品。

2   技术指标

参数

快速过滤器

精密电子天平

恒温干燥箱

电源

AC220V ±10％ 50Hz

AC220V ±10％ 50Hz

AC220V ±10％ 50Hz

功率

180W

≤ 15W

≤ 600W

显示方式

指针

液晶

数码管

范围

泵排量：90L/min

单嘴抽气率：10L/min

称量范围：0~200g

控温范围：5℃～250℃

精度

/

0.1mg

1℃

环境温度

0～50℃

0～50℃

0～50℃

相对湿度

≤ 80%

≤ 80%

≤ 80%

体积

400mm×285mm×420mm

350×215×340

520×320×430（外观）

250×250×300（容积）

重量

约5Kg

约6.8Kg

约20Kg

供货范围
基本配置：

可选件：

快速过滤器一台

精密电子天平一台

恒温干燥箱一台

抽滤瓶一个

漏斗一个

抽滤软管一根

滤纸一包

专用分析软件光盘一张

电源线一条

使用说明书一份

合格证、保修卡

特别提示：

由于滤纸为耗损物件，建议购买仪器时配置足量，以留备用。
