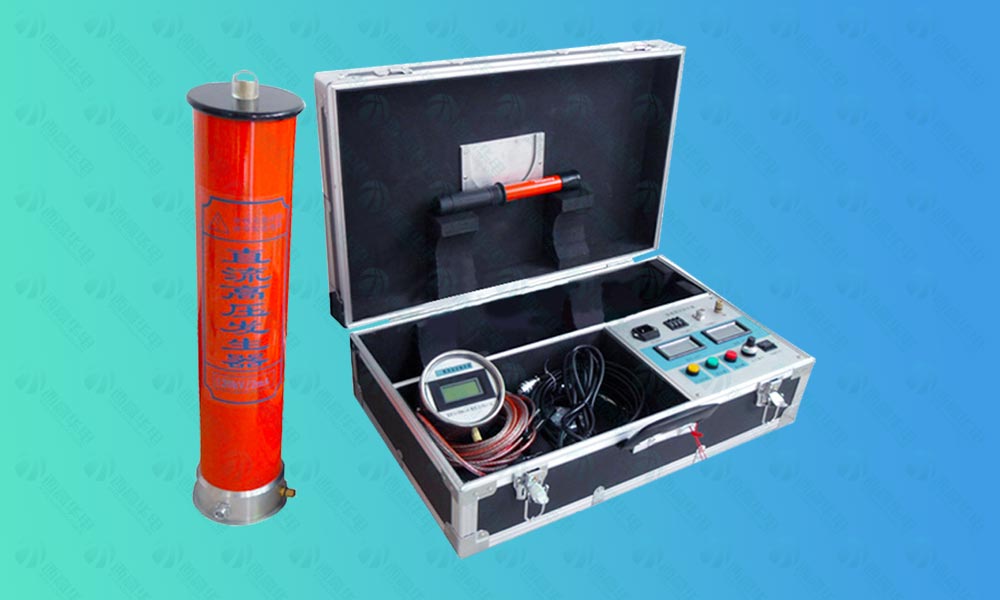

XGZG系列智能直流高压发生器
一、产品概况
XGZG系列智能型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
二、产品特点
l 具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
l 具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
l 电压、电流采用液晶显示，且通电源就有读数，方便监视输出状态
l 具有0.75倍电压换算，氧化锌避雷器和油浸式变压器一键测量
l 具有耐压计时、接地报警、万年历、时间和打印功能。
l 产品结构紧凑、体积小、携带方便
三、技术参数
|
规 格 技术参数 |
60/2 |
60/3 |
120/2 |
120/3 |
|
输出电压(kV) |
60 |
60 |
120 |
120 |
|
输出电流(mA) |
2 |
3 |
2 |
3 |
|
输出功率(W) |
120 |
180 |
240 |
360 |
|
充电电流(mA) |
2.0 |
3.0 |
2.0 |
3.0 |
|
机箱重量(kg) |
2 |
2 |
2 |
2 |
|
倍压筒高度(mm) |
Φ90×340 |
Φ90×340 |
Φ90×470 |
Φ90×470 |
|
倍压重量(kg) |
2.5 |
2.5 |
4.0 |
4.0 |
|
电压测量误差 |
0.2%（满度）±1个字 |
|||
|
电流测量误差 |
0.2%（满度）±1个字 |
|||
|
过压整定误差 |
AI技术设定过压保护和过流保护，误差≤0.2% |
|||
|
智能（AI）测试 |
AI全自动氧化锌避雷器和油浸式变压器测试功能。可以直接打印试验报告及保存试验报告。精度≤0.2% |
|||
|
0.75切换误差 |
高精度0.75Udc-1mA单触按钮（精度≤1.0%） 适合氧化锌避雷器试验 |
|||
|
波纹系数 |
≤0.2% |
|||
|
电压稳定度 |
随机波动,电源电压变化±10%时≤0.5% |
|||
|
工作方式 |
间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 |
|||
|
环境温度 |
-10℃～40℃ |
|||
|
相对湿度 |
当温度为25℃时，不大于90%(无凝露) |
|||
|
海拔高度 |
1500米以下 |
|||
|
带电容负荷 |
被试品电容量无限制 |
|||
|
结构特点 |
电气绝缘倍压筒 |
|||
|
空气绝缘、无泄漏之虑 |
||||
