在线活化诊治落后电池；在线测试不影响系统运转

便携式、智能化设计、更适合现场测试

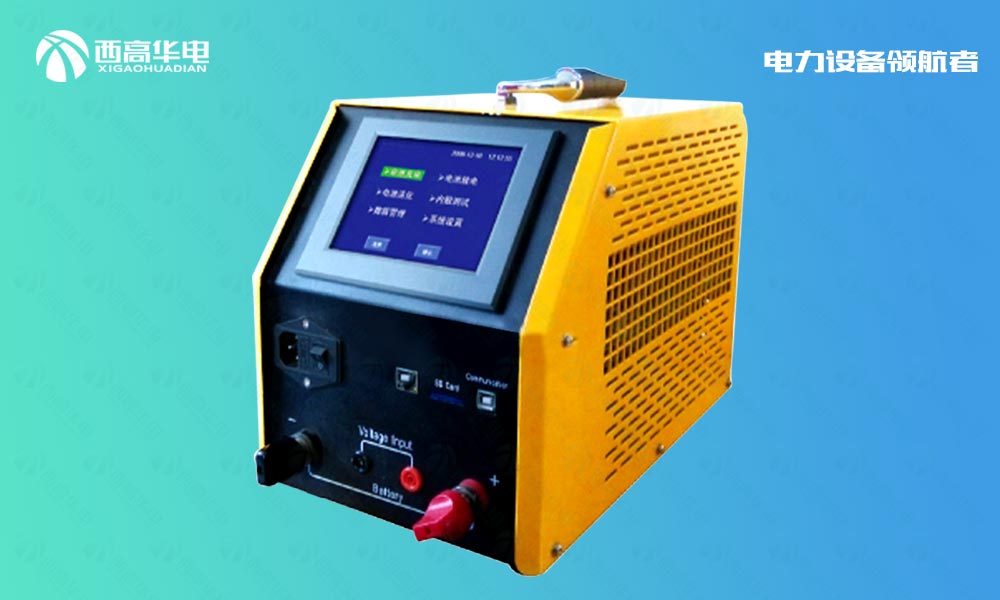

XGKH-Z蓄电池在线充放电活化仪具有三种独立的使用方式：电池放电方式，电池充电方式和电池活化方式。可以针对不同落后电池的实际情况，对落后电池进行容量试验，智能式充电，或设置多个循环周期作循环多次请充放电，以激化电池极板失效的活性物质使电池活化，提升落后电池的容量。同时配备PC机应用软件，把采集的数据上传至计算机，便于进行各种分析，可以对电池质量进行长期的监测，找出影响电池质量的各类问题。

u 产品特点

l 功能强大，可对电池单独进行在线放（充）电、和连续N次循环放（充）电。

l 可进行恒流放电、智能三阶段充电、均充/浮充、恒流/恒压自动转换功能，可设定并控制电压、电流、时间、容量等参数。

l 采用高频交换式（High Frequency Switched Mode）整流电路，以微电脑控制电压电流等功能。

l 采用电磁干扰（EMI）抑制与突波保护电路，可在线活化诊治落后电池，不影响系统运转。

l 5.7英寸彩色液晶触摸屏显示，可以直接在触摸屏上进行参数设置和操作。

l 可在屏幕上查看放（充）电过程中所有的放（充）电参数，可实时显示蓄电池充放电电压曲线图，并且可动画显示蓄电池放电、充电和活化过程（如图一）。

l 具有掉电记忆功能：市电恢复，活化仪会继续完成停电前未完成的工作。

l 具有蓄电池内阻测试功能：通过测试蓄电池的内阻可帮助蓄电池活化效果。

l 具有参数预设功能：可将常用的放电参数预设在仪表里，到现场只要将相应的参数调出来，一键启动工作，方便维护人员使用。

l 反接保护功能：带有正负电缆线防反接功能，避免正负级接反引起短路。

l 全中文菜单操作，屏幕操作提示，方便用户使用。

l 仪表内置放电电流自动计算功能，可根据电池的标称容量和需要的放电小时率来自动计算需要设置的放电电流。

l 仪表内置大内存存储，可存储32组的测试数据，无需携带电脑单机即可工作。

l 与计算机通过USB和RS232接口，可将数据存入计算机，并由计算机进行管理。

l 体积小、重量轻，便于携带，一台仪表即可满足所有多个场合测试。

u 灵活的数据分析

l 通过主机或U盘将数据下载至电脑进行分析

l 显示内容有：单体电压曲线、电流曲线、单体内阴曲线、容量曲线、数据表格等

l 将采集的数据以柱图、报表、曲线的方式在屏幕上直观显示，并可局部放大、缩小，以便观察

u 技术指标

电气特性	XGKH-Z		分辨率	精 度
充放电电流	1～100A（2V）	1～30A（6/12V）	0.01A	1%
充放电总电压	1.7V～2.4V(2V)	5.1V～15V(6/12V)	0.001V	0.25%
供电电源	AC 220V±10%
显示方式	全中文显示
使用环境	5℃～50℃ 5%～90%RH 室内
体 积	348×222×256mm
重 量	7kg
通讯接口	USB、RS232
可 订 制	可按客户特殊需要进行订制生产

u 标准配置

序   号	名     称	单     位	数     量
1	XGKH-Z活化仪主机	台	1
2	测试电缆	根	2（1红1黑）
3	电源线	根	1
4	说明书	份	1
5	包装箱	个	1

u 典型应用

通信、电力、铁路、部队、油田、航天、金融等各行业及生产销售UPS电源、直流电源的厂家、经销商。
