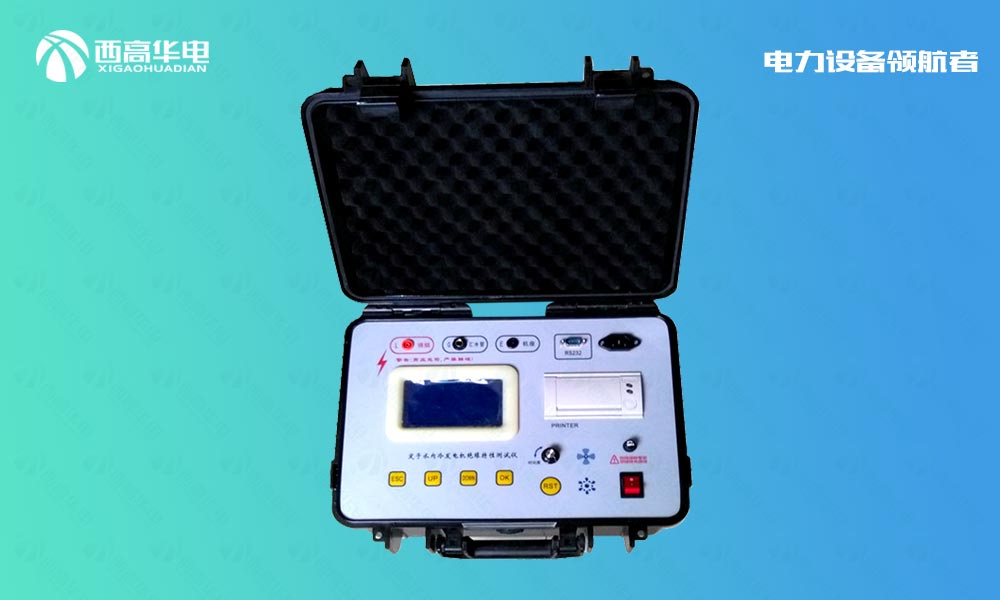

XGKZ-38 水内冷发电机绝缘电阻测试仪
1性能特点
1.1 采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，
低压屏蔽法测量，性能稳定，属智能化仪表。
1.2 自动测量R15、R60、R600，自动计算吸收比、极化指数。
1.3 测试电压为负高压5000V/2500V，带载能力强。绕组与汇水管间电阻（水阻）低至100kΩ时，测试电压跌落<10%。
1.4 测量范围为0 ~20GΩ，自动切换量程。
1.5 能自动补偿并消除水的极化电势对测试结果的影响。汇水管
与机座间电阻低至3kΩ时，仍能保证测量准确度。
1.6 模拟条指针与数字显示相结合，形象的表明数据的变化趋势
及准确的测量结果。
1.7 随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
1.8 测量完毕自动泄放高压，高压泄放时间不超过5秒。
1.9 自动测量环境温度、空气湿度及每次测试的日期与时间。
1.10 能保存60组测量结果，且数据20年可不丢失。
1.11 自带RS232接口，能与计算机数据通信；自带打印机，可
对测量结果进行打印，免去了抄表工作。
1.12 具有全面完善的保护功能，工作可靠性高。
2技术指标
|
额定测试电压 |
负高压5000V |
|
输出测试电压 |
±10% |
|
高压带载能力 |
负载100kΩ 电压跌落< 10% |
|
测量范围 |
0 ~ 10GΩ(2.5KV), 0 ~ 20GΩ(5KV) |
|
准确度等级 |
10.0级 |
|
0 ~10GΩ范围的基本误差 |
±( 10%·Rx + 2d ) |
|
10~20GΩ范围的基本误差 |
±( 20%·Rx + 4d ) |
|
高压显示误差 |
±( 5%·Ux + 1d ) |
|
温度测量误差 |
±0.5℃ |
|
空气湿度测量误差 |
±4%RH |
|
供电电源 |
50Hz 220V ±10% |
|
耗电 |
< 250W |
|
绝缘电阻 |
> 50 MΩ （500V）（测试线与机壳间） |
|
耐压 |
AC3kV 50Hz 1min（测试线与机壳间） |
|
工作温度与湿度 |
0℃ ~ + 40℃ < 85%RH |
|
贮存温度与湿度 |
- 20℃ ~ + 50℃ < 90%RH |
|
外形尺寸 |
400（L）×350（W）×230（H） （mm） |
|
重量 |
≈ 9.8kg |
附件
|
绕组测试连接线（暗红色线 红色接头） |
1根 |
|
机座测试连接线（暗红色线 黑色接头） |
1根 |
|
汇水管测试连接线（黑色线 黑色接头） |
1根 |
|
AC 220V电源线 |
1根 |
|
RS232串行通信线 |
1根 |
|
数据传输软件光盘 |
1个 |
|
使用说明书 |
1份 |
|
合格证 |
1份 |
