一、产品简介

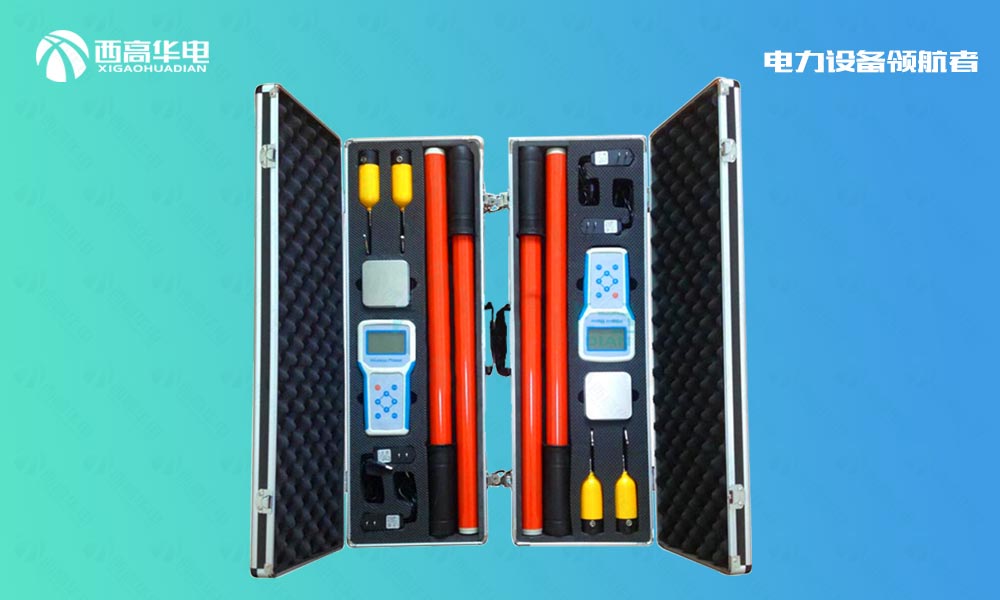

   XGHX-880 卫星授时远程无线核相仪（以下简称“仪器”）采用GPS精确授时技术和无线传输技术，用于远距离核相、近距离核相和开关柜取电感应点核相。还具有高压验电、核定相序、测量电网频率的功能。仪器适合5V～500KV输电线路带电核相作业。

     仪器采用GPS卫星精确授时技术，在全球任何地方获取统一的时间，能够同时测量任何地方的两条电线相位差值。解决了传统无线核相仪操作需在300米以内的距离限制。

二、工作原理

远距离核相---精准测量模式：甲乙主机由GPS精确授时，在相同的GPS时间（纳秒级）开始测量，根据甲乙的相位值计算相位差值。

远距离核相---授时测量模式：甲乙主机预先由GPS授时，然后启动甲乙主机内部时钟，在相同的时间（微秒级）开始测量，根据甲乙的相位值计算相位差值。

近距离核相：由一个主机测量接收X发射器和Y发射器的信号，计算两线路的相位差值。

发射器原理：采集带电线路的相位和频率信息，将信息编码后通过无线电波的形式发送给接收主机。

三、安全事项

1、操作人员应按电力部门高压测试安全距离标准进行操作。

2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。

3、核相操作时，手持位置不要超过绝缘杆手柄位置。

四、技术参数

1、相位差准确度：

近距离核相：误差≤3°

远距离核相---精准模式：误差≤3°

远距离核相---授时模式：误差≤6°

2、频率准确度：±0.1Hz。

3、发射器和接收主机的无线传输距离大于100米。

4、甲乙主机之间GPS卫星授时远程核相距离≥500km。

5、结果判断采用A级标准。相位差≥30°为异相；相位差<30°为同相。

6、无GPS信号时本机仍可继续工作30分钟。

7、仪器实现了跨电压等级测量，一台仪器可以测量各电压等级线路。

8、具有高压验电和核定相序的功能。

9、可以用于开关柜带电显示器核相。

10、数据存储容量800组，可以查阅和单条删除。

11、标配绝缘杆长度为3米，绝缘杆适用电压等级≤220KV。

12、高压测量时泄漏电流<10uA。

13、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

14、两个发射器和接收器均内置可充电锂电池。主机锂电池容量约为2200mAH，发射器电池容量约为350mAH。

15、工作环境：-35℃--- +45℃ 湿度≤95%RH。

16、储存环境：-40℃--- +55℃ 湿度≤95%RH。

17、整机重量：约5Kg*2个。

18、仪器包装尺寸：长71cm*宽26cm*高11cm*2个。
