1 概述

低压计量，涉及到每一户基本居民用户的用电结算收费问题。然而在居民配网用电的zui后100米上，仍然存在一定数量的错乱情况。由于分段属权管理，导致可能存在电能表与用电业主不对应的尴尬情况发生。无形中增加电网客服的投诉情况。 我公司根据多年的现场工作经验，结合自身技术水平，研发了本款用户表计接线检测仪。专项用于解决此类问题。

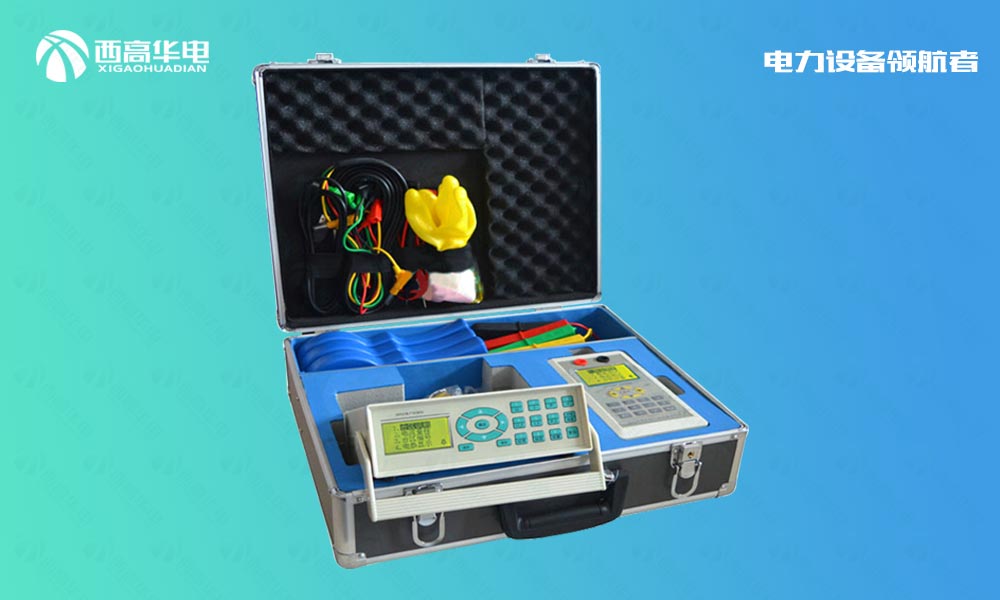

仪器由主机、从机组成。 主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。

2 功能特点

l 采用功率、电流、相位甄别技术进行现场不停电测试。

l 可测试单相用户表计、用户负载和开关的对应关系。

l 标准配置应提供3只5A电流钳（钳表量程可任意扩展）。

l 采用大屏幕液晶，中文显示，操作设置方便简单。

l 可配置多个分机进行测试方便使用，从而提高工作效率。

l 采用高速DSP处理器，并具备电压、电流、功率、不平衡度测量和线路压降测试功能。

l 具备多重保护，确保操作的安全性。

l 为了保障操作的安全性，仪器均具备多重保护。

3 技术参数

l 通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km

l 电流测试距离：≥5km

l 工作电压：AC220V±10%

l 主机功耗：≤30VA

l 钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)

l 工作环境温度：-30℃~70℃

l 工作环境湿度：≤93%RH
