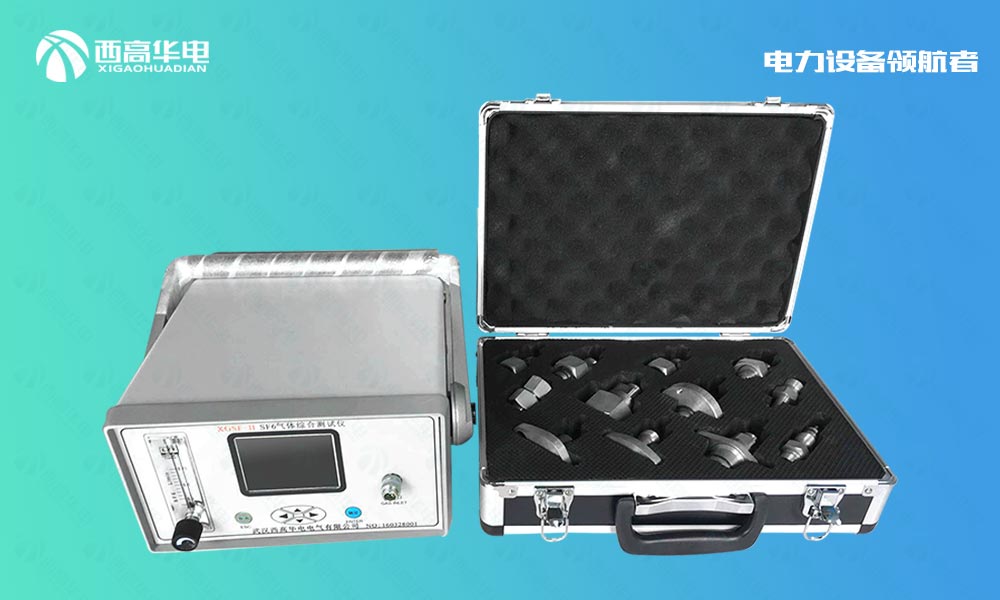

XGSF-Ⅱ SF6气体综合分析仪
技术特点及参数
1、 技术特点
XGSF-II SF6综合测试仪是集SF6（露点）微水仪、SF6纯度仪、SF6分解产物分析仪于一体，将原来要用三台仪器才能实现的功能，集中在一台仪器。一次现场测量，即可完成三项指标检测，大大节省设备中的气体，一次测量节省2/3气体用量，同时减少用户的工作量，提高了工作效率。
¨ 快速省气：开机进入测量状态后每SF6气隔露点测定时间为5min左右, SF6纯度、SF6分解物的测量时间为２min左右。
¨ 自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。
¨ 数据存储：采用大容量设计，至多可存储200组测试数据。
¨ 曲线功能：大屏幕曲线显示露点测量过程。
¨ 显示清晰：液晶屏直接显示露点、微水（ppm）、SF6纯度、SO2、H2S、CO及HF含量环境温度、环境湿度、时间及日期等内容。
¨ 内置电源：内置4Ah可充锂电池，一次充足可连续工作10小时。
2、 技术参数
|
纯度
|
测量范围 |
0%~100% |
||||
|
测量精度 |
±0.5% |
|||||
|
测量时间 |
<2分钟。 |
|||||
|
露点 |
测量范围 |
－80 ℃～+20 ℃ |
||||
|
测量精度 |
±0.5℃（－80℃～＋20℃） |
|||||
|
响应时间 （＋20℃） |
63%需5秒，90%需45秒（－80℃～＋20℃） 63%需10秒，90%需240秒（+20℃～－80℃） |
|||||
|
H2S |
测量范围 |
0~200ppm |
||||
|
至小检知量 |
≤0.1ppm |
|||||
|
准确度 |
±1% |
|||||
|
重复性 |
≤1% |
|||||
|
SO2 |
测量范围 |
0~100ppm |
||||
|
至小检知量 |
≤0.1ppm |
|||||
|
准确度 |
±1ppm |
|||||
|
重复性 |
≤1ppm |
|||||
|
环境温度 |
－40℃～＋80℃ |
|||||
|
环境湿度 |
0～100％RH |
|||||
|
电源 |
AC 220V |
|||||
|
内置充电电池 |
||||||
|
电池性能 |
充电时间：10个小时；使用时间10小时以上。 |
|||||
|
重量 |
5公斤 |
|||||
|
尺寸 |
250×150×300mm3 |
|||||
|
工作温度 |
－40℃～＋80℃ |
|||||
注：还可以选择
XGPF-II SF6气体综合分析仪 (纯度、分解物）
XGDF-II SF6气体综合分析仪 (湿度、分解物）
XGDP-II SF6气体综合分析仪 (湿度、纯度）
