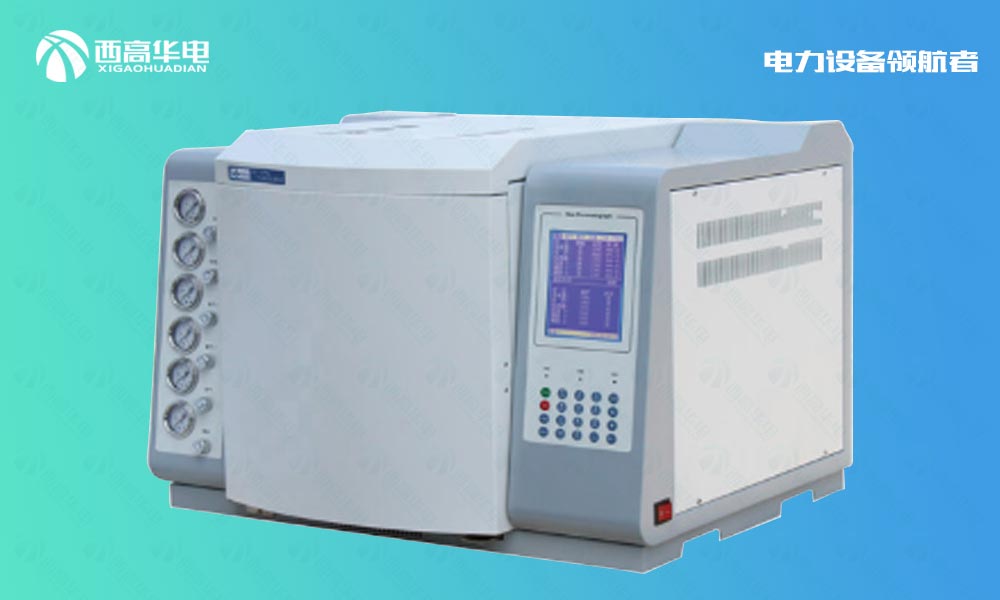

XGC-9560B 油色谱分析仪
产品简介：气相色谱法测定绝缘油中溶解气体的组分含量，是发、供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段，也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。 武汉西高华电电气有限公司生产的XGC-9560B电力变压器油专用色谱仪采用国标推荐的三检测器流程，一次进样即可完成对绝缘油中溶解气体（包括H2、CH4、C2H4、C2H6、C2H2、CO和CO2）含量的全分析。
XGC-9560B变压器油色谱分析系统的流程设计符合中华人民共和国电力行业标准DL/T 703-1999 《绝缘油中含气量的气相色谱测定法》及国标GB/T 7252-2201 《变压器油中溶解气体分析和判断导则》中有关色谱流程设计的规定。该仪器配备了高灵敏度的热导检测器和氢火焰离子化检测器，以及一个镍触媒转化炉，可实现对变压器油中溶解的七种气体组份：H2、CH4、C2H4、C2H6、C2H2、CO和CO2的全部测定，其性满足相关国家标准对气相色谱仪的要求。
产品特点：
●专业化的电力行业技术成套解决方案
●专业化的电力双柱并联三检分流检测流程
●专业化的电力色谱工作站专家系统
产品特征：
强大的数据传输功能
该仪器采用互联网通信技术，可轻松组成局域网；互联网实现远距离数据传输、远程控制、远程诊断、程序可以进行自动升级。
大屏液晶中英文切换显示
全微机化按键操作，5.7寸大屏幕13行液晶中文显示可切换为英文，人机对话方式，操作方便。
热导检测器断气保护
色谱仪的载气在断气或漏气的情况下，微机系统会自动断开桥流，以保护热导池检测器不致被烧坏。
精密的温控系统
全新集成数字电子电路，控制精度高，性能稳定可靠，保证了仪器四路温控精度可达0.1℃。
自诊断功能
具有强大完善的开机自诊断功能、直观显示故障信息、停电储存保护功能、键盘锁定功能及具有抗电源突变干扰功能。
抗污染色谱柱
采用变压器油专用抗污染复合色谱柱技术，大大提高了色谱柱的使用寿命。
操作方便
该仪器在出厂前经过严格的老化测试，各项参数已设置完成，用户只需进行简单的开机操作即可，使用非常的方便。
产品参数：
●XGC-9560B气相色谱仪
●NetChrom电力系统专用工作站
●专用震荡仪
●氮气、氢气、空气气源
●标准气体
技术参数
●一次进样，进样量为1 mL，油中检测zui小浓度达到（μL/L）：
|
组分 |
H2 |
O2 |
N2 |
CO |
CO2 |
CH4 |
C2H4 |
C2H6 |
C2H2 |
|
zui小检测浓度(μl/l) |
2 |
10 |
20 |
1 |
5 |
0.1 |
0.1 |
0.1 |
0.1 |
●环境温度： 0℃—40℃ 稳定时间： ＜30min
温控精度：±0.1℃ 功 率： 1.9KW
温控范围：室温+5℃—400℃ 外形尺寸：660×550×585（mm）
