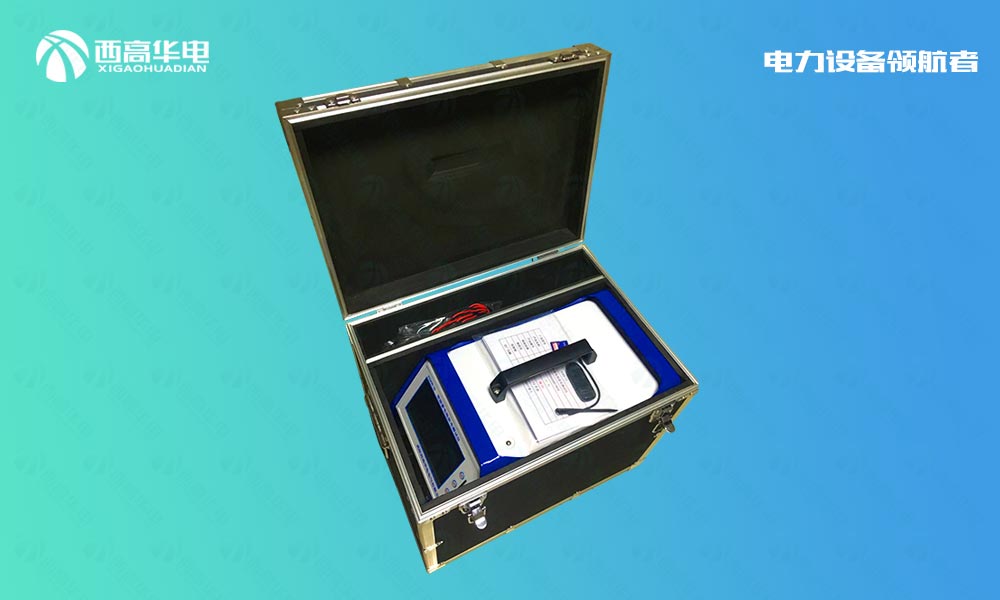

XGKR-II 智能蓄电池放电测试仪
产品简介
XGKR-II智能蓄电池放电测试仪主要用于电信、移动、联通、电力直流行业的后备电源铅酸蓄电池的放电测试，具备蓄电池快速容量测试、在线监测及容量核对测试三大功能于一体的产品，集成化程度高、体积小巧、功能完善。 是集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。具有操作简便、安全高效、实时测量数据和曲线、界面友好、可与PC联机、工作可靠性高、小巧轻便等特点。
产品类别（选型方法）
按电压和电流不同：
|
电压 |
24V |
48V |
110V |
220V |
380V |
24/48V |
110/220V |
|
电流 |
50A 100A 150A |
50A 100A 150A 300A 450A |
30A 60A 100A |
30A 60A 100A |
30A 50A |
80/150A 150/300A |
20A/40A 30A/60A
|
按功能不同：
|
A型 |
B型 |
C型 |
|
智能负载 |
智能负载 单节监测（有线、无线） |
智能负载 单节监测（有线、无线） 快速容量测试 |
以上均为标准产品。特殊电压及电流等级可以定制。订货时要注明：电压、电流、功能型号及单节监测是有线还是无线的。如：（48V/150A/C型/无线）
产品特性
1、 具有对蓄电池组进行内阻测试、容量评估功能。
2、 具有对蓄电池组多项指标性能进行在线监测的功能：在电池组处于在线放电、均充、浮充状态下，可对电池组以及每个单体电池进行实时在线监测，监测内容包括：电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。
3、 具有快速准确鉴定蓄电池优劣的功能。
具有对电池组按照多种放电率进行核对放电试验，准确得知电池的真实容量的功能；在线补偿式放电功能，在放电全部过程中实现动态补偿，保证电池组真正的恒流放电。
4、利用设备在线放电过程当中，实时监测每一个单体电池的电压；
5、对整组电压为24V/48V/110V/220V/380V，单体电压为2V、6V和12V的电池组进行测试，用户可以选择设置单体电压类型。单体电压监测模块，有线无线可选。
6、在做容量放电试验时可同时设置四个放电终止条件：①整组电压终止条件；②单体电压终止条件；③放电时间终止条件；④放电容量终止条件。也可根据需要人为终止正在进行的测试过程；
7、 7寸彩色触摸屏。
8、 操作简单方便：全部采用模块化界面，良好的人机对话功能，操作简单，流程清晰，每一个界面及操作步骤都有简洁提示，从根本上避免了错误操作。
9、 仪表可对主要测试结果直接进行柱状图和曲线分析及曲线对比功能。对电压曲线可连续进行放大、缩小，便于观察。
无需上传PC机也能清晰分析数据。
10、放电参数模板功能，直接调用预置参数即可放电测试。智能判别程序，可智能判断单体是否脱落，若单体脱落则不会中断测试。输入端过压保护，LCD提示，蜂鸣器告警；
过流保护，LCD提示，蜂鸣器告警；电池电压极性反接保护，LCD提示，蜂鸣器告警；
11、完备的通讯功能，具有RS232通讯接口与SD卡接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用SD卡传递数据，随时测试随时保存，轻巧便携，安全可靠。
12、测试仪主机采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。
13、采用新型特殊的低热高效负载材料和先进的控制技术，保证了较高的恒流精度。
14、仪表具有并机功能还可外挂负载，使得仪器可以测试各种大容量电池。
15、强大的PC软件分析功能：提供数据管理、打印、分析、报表统计、自动生成测试报表、报告的功能。
对电压曲线可连续进行放大、缩小，便于观察。快速查找历史纪录。
16、具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
17、测试完毕，自动显示全部计算结果，并根据具体测试数据，提供维护建议。
技术指标
（选取48V/150A，48V/300A和220V/30A,220V/60A为样本）
|
特 性 |
技术参数 |
|||
|
型 号 |
XGKR-4815 |
XGKR-4830 |
XGKR-2203 |
XGKR-2206 |
|
单体电压测量类型 |
2V/6V/12V |
2V/6V/12V |
2V/6V/12V |
2V/6V/12V |
|
单体电压测量范围 |
2V:0～4V 6V:0～8V 12V:0～15V |
2V:0～4V 6V:0～8V 12V:0～15V |
2V:0～4V 6V:0～8V 12V:0～15V |
2V:0～4V 6V:0～8V 12V:0～15V |
|
单体电压分辨率 |
2V/6V:0.001V 12V:0.01V |
2V/6V:0.001V 12V:0.01V |
2V/6V:0.001V 12V:0.01V |
2V/6V:0.001V 12V:0.01V |
|
整组电压测量范围 |
0～60V |
0～60V |
0～285V |
0～285V |
|
整组电压分辨率 |
0.01V |
0.01V |
0.01V |
0.01V |
|
电压测试精度 |
0.5% |
|
|
|
|
放电电流工作范围 |
2～150A可连续设置，150A以上以上可定做或并机或加过负载 |
2～300A可连续设置，300A以上可定做或并机或加过负载 |
2～30A可连续设置，30A以上可定做或并机或加过负载 |
2～60A可连续设置，60A以上以上可定做或并机或加过负载 |
|
恒流放电电压范围 |
40～56V |
40～56V |
180～280V |
180～280V |
|
放电电流控制精度 |
0.1A |
0.1A |
0.1A |
0.1A |
|
电流测试精度 |
1% |
|
|
|
|
工作电压 |
AC 220V±15% （直流和交直流可选） |
AC 220V±15%（直流和交直流可选） |
AC 220V±15%（直流和交直流可选） |
AC 220V±15%（直流和交直流可选） |
|
散热方式 |
强风冷制 |
强风冷制 |
强风冷制 |
强风冷制 |
|
通讯方式 |
RS232通讯和SD卡口通讯 |
RS232通讯和SD卡口通讯 |
RS232通讯和SD卡口通讯 |
RS232通讯和SD卡口通讯 |
|
显示方式 |
7寸彩色液晶显示，带触摸 |
7寸彩色液晶显示，带触摸 |
7寸彩色液晶显示，带触摸 |
7寸彩色液晶显示，带触摸 |
|
外型 |
长440×宽225×高300mm |
长480×宽225×高410mm |
长440×宽225×高300mm |
长480×宽225×高410mm |
|
重量 |
小于10.5Kg |
小于13Kg |
小于10.5Kg |
小于13Kg |
