一、产品介绍

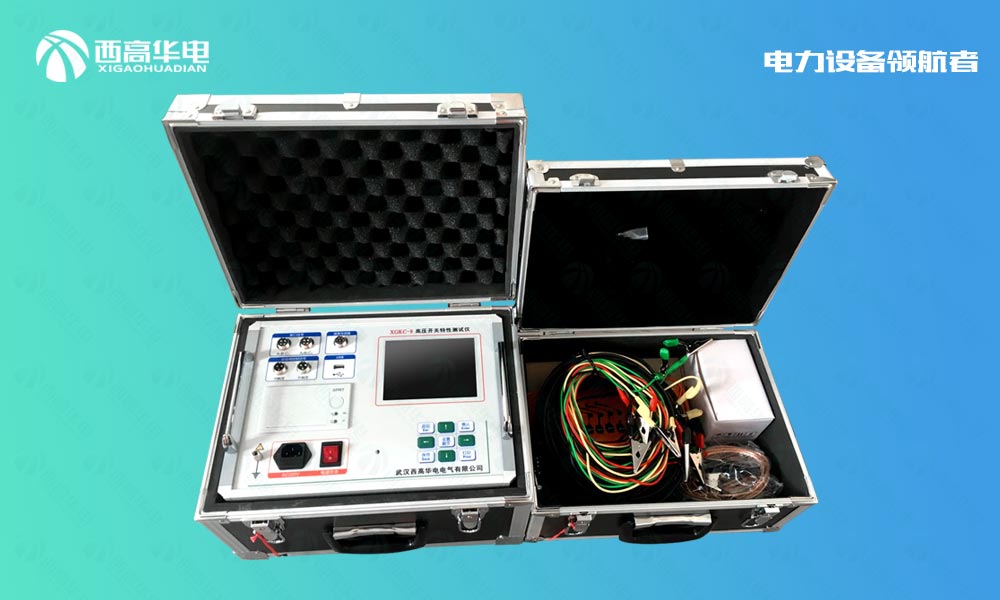

XGKC-8高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验方便的工具。

在进行高压开关规定项目参数测试的同时，仪器能够提供精确的特性曲线和相应的分析计算功能。针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。本仪器可进行各种类型（多油，少油，SF，真空等）和厂家（进口，国产）的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。

二、产品特点

l 仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作

l 可检测并提示6断口的连接状态，方便用户检查接线；

l 机内可存储100组测试结果；

l 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便；

l 仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；

l 机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器设备和高压开关测试仪；

l 本仪器可进行电动分合测试和手动分合测试；

l 可进行高、低电压实验。

三、产品技术参数

1. 时间测量：6路

l 固有分闸（合闸）时间

l 分闸（合闸）相内不同期

l 分闸（合闸）相间不同期

l 合闸（分闸）弹跳时间（弹跳次数）

l 测试范围：0.1ms～999.99ms

l 准确度：0.5%±（1%读数+2个字）

2. 速度测量：刚分（刚合）速度

l 指定时间段（行程段或角度段）平均速度

l 分闸（合闸）至大速度

l 测速范围：1mm传感器 0.01～25.00m/s，

l 0.1mm传感器 0.001～2.50m/s

l 0.5°角度传感器 1周波/ 0.5°

3. 行程测量：动触头行程（行程）

l 接触行程（开距）

l 过冲行程或反弹行程（幅值）

l 传 感 器：50mm，分辨率:0.1mm

l 传 感 器：300mm（选配），分辨率:1mm

l 360线传感器：360о，分辨率:0.5о ，准确度： ±1%

4. 显 示 屏：320×240液晶屏，对比度可调

5. 数据存储：可存储100组测量数据

6. 打 印 机：高速热敏打印机

7. 交流电源：AC 220V ± 10%；50Hz ± 2%

8. 直流电源：输出电压：30～245V连续可调，输出电流：≤ 15A(短时)

9. 主机体积：380×280×140mm

10. 重 量：5kg

11. 使用环境：-10℃~+50℃

12. 相对湿度：≤90%
