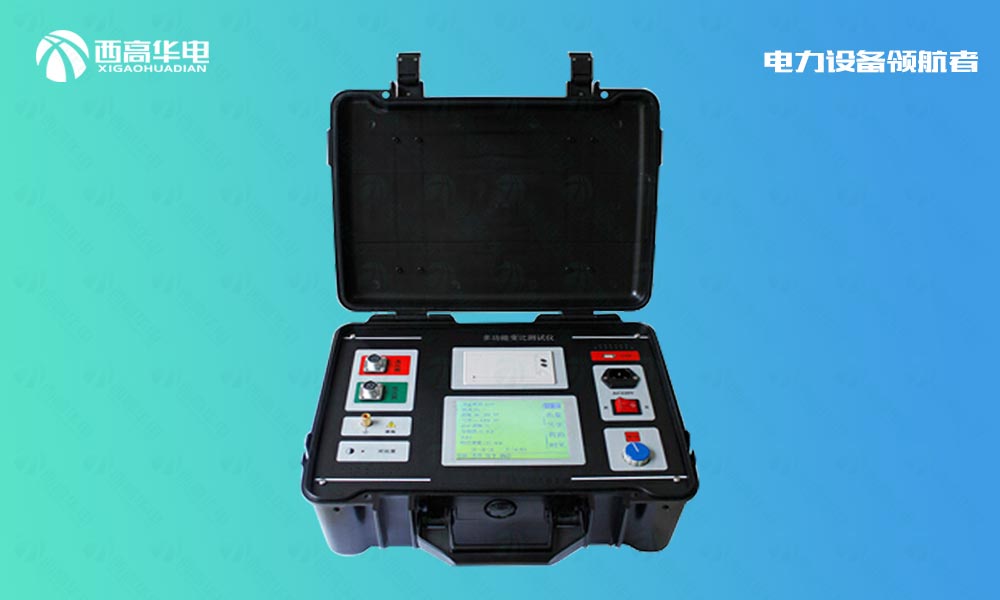

XGB-III 特种变压器变比组别测试仪
一、产品简介
XGB-III 多功能变比测试仪，是推出的专业化产品，可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。本多功能变比测试仪采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。
二、产品别称
变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动多功能变比测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪
三、产品特征
1、特别适合特种变压器的变比及相位差测试
2、特别适合测量带移相的整流变压器的测量，很直观的显示移相的角度
3、自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源
4、不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差
5、真正意义上的三相同时测量
6、测试参数一次性设定，转换分接开关后直接测试，自动判断分接位置及转换后的标准变比
7、速度快，一组数据的测试时间为8秒钟
8、测试结果不受工频电源频率及幅值波动的影响
9、内部具有过流保护功能，高、低压反接的保护功能
10、可以由上位机控制整个测试过程，保存数据，打印试验报告
11、测试结果自动保存，至多可保存99个
12、仪器内置使用说明书，可以随时查阅
四、技术参数
|
变比测量范围 |
1～10000 |
|
|
组别测试范围 |
1～12 |
|
|
变比测试准确度 |
变比范围1～1000:0.2级；变比范围1000～2000:0.5级；变比范围2000～10000:1级 |
|
|
变比分辨率 |
0.0001 |
|
|
角度分辨率 |
0.01° |
|
|
仪器电源输入 |
220V±22V 、50Hz±1Hz |
|
|
使用温度 |
-20℃～40℃ |
|
|
相对湿度 |
≤85%，不结露 |
|
|
外形尺寸 |
320*400*170mm3 |
|
|
重量 |
7k |
|
