一、概述

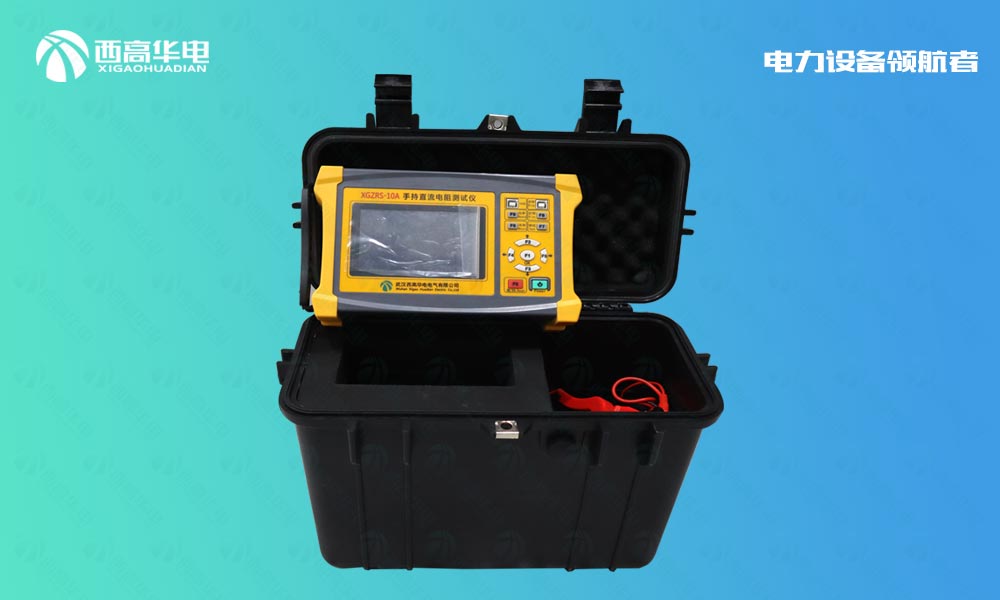

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。

3、480*270真彩色液晶触屏，强光下清晰显示，触屏/按键两用。

4、RS232和USB接口，可和计算机通讯（选配）以及U盘存储。

5、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

6、具有放电声响报警及屏幕提示，放电指示清晰，减少误操作。

7、响应速度快，测量数据稳定，测试过程中自动刷新数据。

8、智能化功率管理技术，有效减轻仪器内部发热，节约能源。

9、不掉电时钟及不掉电存储器，可永久保存数据。

10、体积小，重量轻，仪器内部自带锂电池组供电，方便使用。

三、技术指标

1、 输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA

2、 分辨率：0.1μΩ

3、 量程（含线）：

100Ω-50KΩ         （<5mA档）

500mΩ-250Ω （40mA档）

100mΩ-50Ω (200mA档)

5mΩ-2.5Ω (1A档)

1mΩ-600mΩ (5A档)

0.5mΩ-200mΩ          (10A档)

0.5mΩ-50KΩ          （自动档）

4、 准确度： 0.2%

5、 工作温度：-10～40℃

6、 工作湿度：<80%RH，不结露
