一、概述

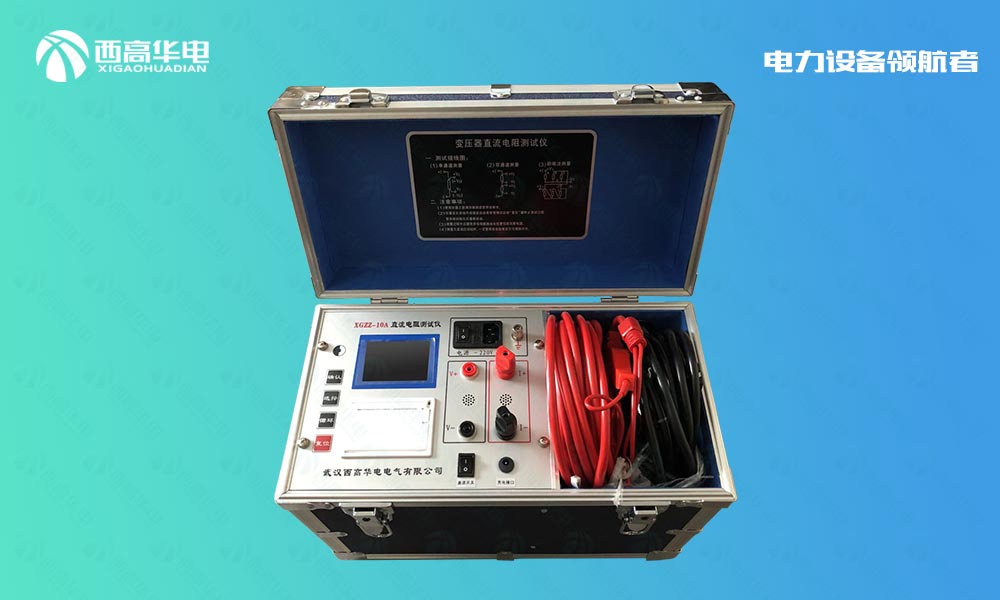

    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、安全措施

1、 使用本仪器前一定要认真阅读本手册。

2、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

3、 仪表应避免剧烈振动。

4、 对仪器的维修、护理和调整应由专业人员进行。

5、 测试完毕后一定要使仪器复位后关闭电源再拆除测试线。

6、 测试过程中，禁止移动测试夹和关断供电线路。

三、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，测量范围宽。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、响应速度快，仪器测量数据稳定，仪器测试过程中自动刷新数据。

6、智能化功率管理技术，仪器总是工作在至小功率状态，有效减轻仪器内部发热，节约能源。

7、仪器内部带有不掉电时钟。

8、仪器内部具有不掉电存储器，可永久保存数据。

四、技术指标

1、 输出电流：自动、10A、5A、1A、200mA、40mA、<5mA

2、 分辨率：0.1μΩ

3、 量程： 100Ω-100KΩ   （<5mA档）

             1Ω-500Ω      （40mA档）

100mΩ-100Ω    (200mA档)

5mΩ-20Ω (1A档)

1mΩ-4Ω (5A档)

0.5mΩ-2Ω      (10A档)

4、 准确度： 0.2%

5、 工作温度：0～40℃

6、 工作湿度：<90%RH，不结露
