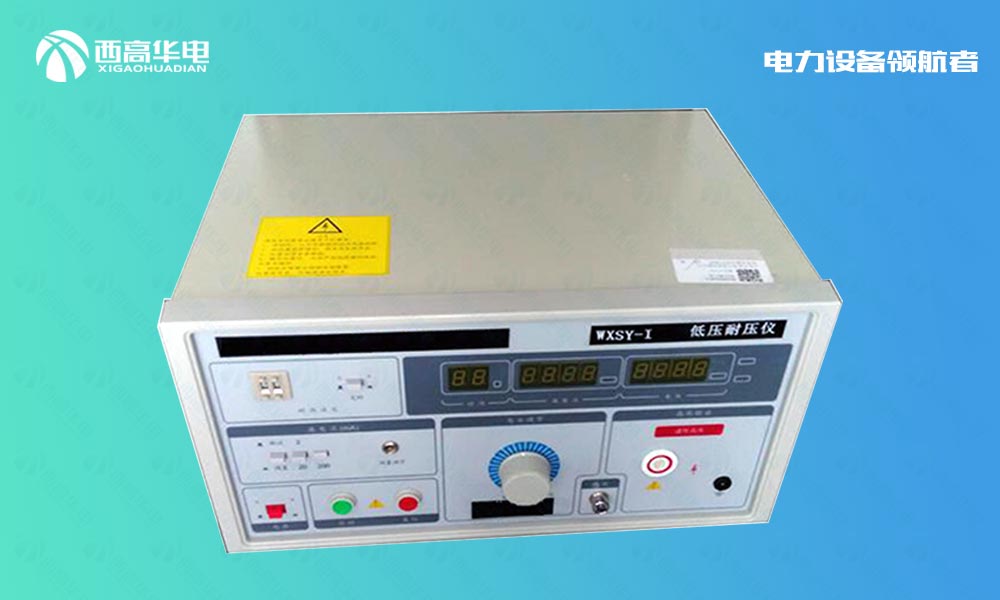

一、概述

本二次回路工频耐压测试仪适用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便。是符合GB4706.1《家用和类

似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。

二、规格和技术特性

2.1 输出电压、基本误差、漏电流、预置报警电流和允差见表1。

型号	XGSY-I
容量	kvA	0.5
输出电压	KV	0-5
输出电压	基本误差	±（5%r+3d）
漏电流	mA	0.5-20
漏电流	允差	±（5%r+3d）
报警电流	mA	0.5-20
报警电流	允差	±（5%r+3d）
注1：r-读书 d-个字注2：基本误差和允差条件环境温度为23℃±5℃，相对湿度不大于80%

表 1

2.2 产品的特色

a 显示方式为数显。

b 能显示在测试时被测物品上漏电流数值。

c 具有时间预置和显示，测试时间倒计时。

d 可任意设置报警电流值。

e 输出波形为50Hz正弦波或直流。

2.3 测试时间、外形尺寸和重量见表2。

型号	容量kvA	测试时间s	外形尺寸1×b×h，mm：	重量kg
XGSY-I	0.5	1~60	320×280×180	8.4

2.4 使用条件

温度 0℃～40℃

相对湿度不大于80％

周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。

2.5 供电电源交流220V 允差 ±10％，50Hz。
