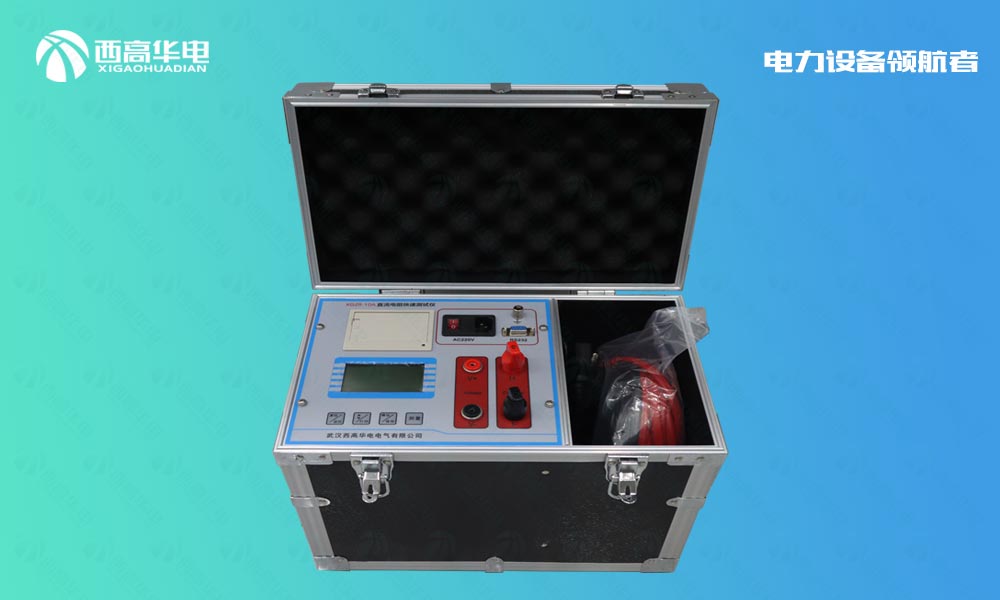

XGZR-10A 直流电阻测试仪
一、产品概况
XGZR-10A直流电阻快速测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。它采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
此直流电阻快速测试仪符合DL/T845.3-2004以及国家标准GB6587《电子测量仪器环境试验总纲》及GB6593《电子仪器质量检定规则》的要求。
二、产品别称
变压器直流电阻测试仪、直流电阻测试仪、直流电阻快速测试仪、变压器直流电阻快速测试仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪。
三、产品特性
l 直流电阻测试仪采用全新电源技术，测量迅速、体积小巧、使用方便
l 大容量CPU可存储255组测量结果
l 采用典型的四线制测量法，以提高测量电阻(尤其是低阻)的准确度
l 自带面板式微型打印机，可汉化打印测量结果
l 存储结果可查阅、打印
四、产品参数
|
项目 |
技术指标及参数 |
备注 |
||||||
|
测量范围 |
1μΩ~20KΩ |
|||||||
|
测试电流 |
0.02Ω |
0.2Ω |
2Ω |
20Ω |
200Ω |
2K |
20KΩ |
|
|
10A |
10A |
1A |
100mA |
10mA |
1mA |
0.1mA |
||
|
测量准确度 |
±0.2%（满量程） |
|||||||
|
显示方式 |
128×64点阵显示 |
电阻显示为 |
||||||
|
操作方式 |
手动及自动切换量程 |
|||||||
|
至大分辨率 |
1μΩ |
0.02Ω档 |
||||||
|
校准方式 |
自动校准 |
|||||||
|
电源 |
AC 220V±22V，50Hz±2 Hz |
保险管5A |
||||||
|
至大功耗 |
200W |
测试电流为10A时 |
||||||
|
工作环境 |
环境温度:0°～40° |
|||||||
