一、产品概况

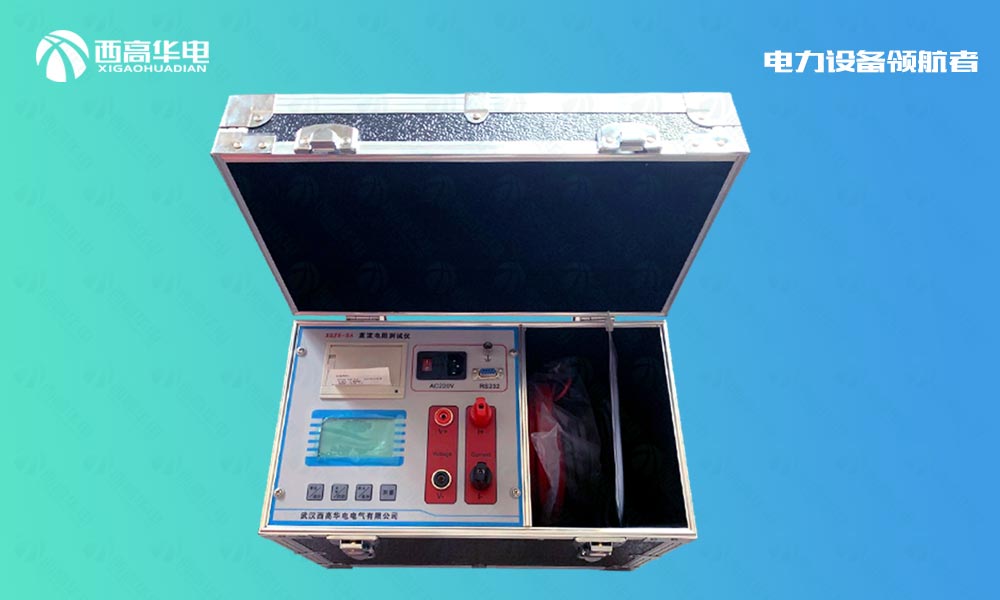

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了XGZR-5A变压器直流电阻测试仪。它采用全新电源技术，具有测量迅速、体积小巧、重量轻、使用方便、测量精度高、输出电流大等特点。自动完成自检、数据处理、数据显示，并具有自动放电和放电指示功能。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求以及《JJG1052-2009 回路电阻测试仪、直阻仪》的要求。

二、产品别称

变压器直流电阻测试仪、直流电阻测试仪、直流电阻快速测试仪、变压器直流电阻快速测试仪

三、产品特点

l 微电脑控制的智能仪器，可存储测试结果

l 大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分

l 直流电阻快速测试仪采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了

l 操作人员的工作强度

l 技术上采用“四端”测量,消除引线电阻与接触引起的测量误差

l 面板式打印机可快速打印测量结果(选用)

l 有过压防护功能,能防反电动势冲击

l 体积小、重量轻、携带方便

l 本直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析。

四、产品参数

项目	技术指标及参数
至大测试电流	5A
测试电流	10mA；0.1A； 1A；5A
测量范围	10ｍA 10Ω~1KΩ 0.1A 1Ω~100Ω 1A 0.01Ω～10Ω 5A 1mΩ~2Ω
至大功耗	150W
测量准确度	0.2% （ 0.2％±2字 25±2℃ )
显示方法	240×128点阵显示
至大分辨率	1μΩ
电源电压	AC 220V±22V，50Hz±2 Hz
外型尺寸	390×430×220
重量	4kg
