一、产品应用

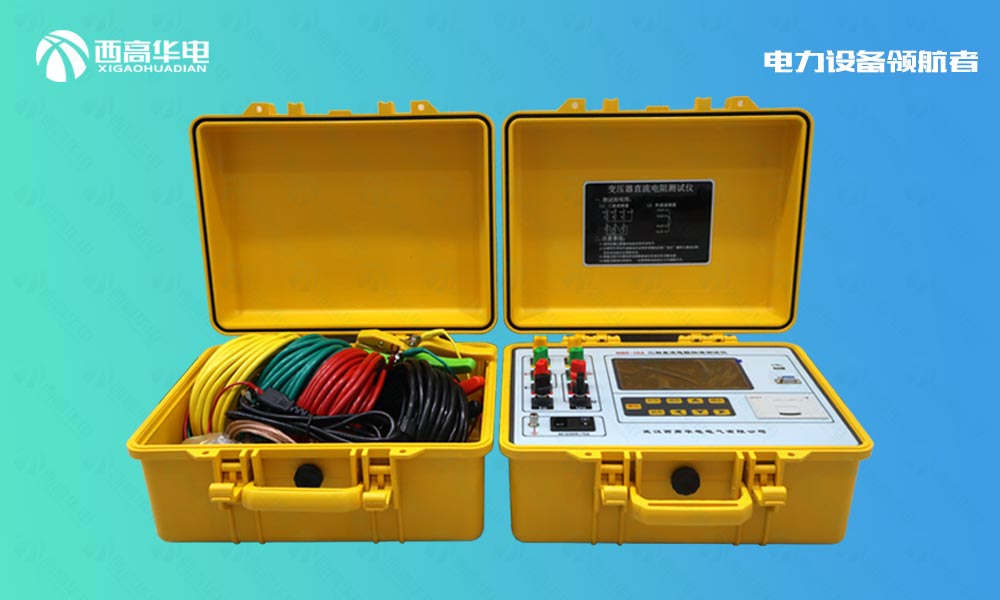

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势开发研制了XGRS-20A三相直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

二、采用标准

本直流电阻快速测试仪的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：

GBl91包装储运图示标志EQVISO780：1997

GB/T6587.2电子测量仪器温度试验

GB/T6587.3电子测量仪器湿度试验

GB/T6587.4电子测量仪器振动试验

GB/T6587.5电子测量仪器冲击试验

GB/T6587.6电子测量仪器运输试验

GB/T6587.7电子测量仪器基本安全试验

GB/T6587.8电子测量仪器电源频率与电压试验

GB/T6593—1996电子测量仪器质量检验规则

GB/T11463—1989电子测量仪器可靠性试验

GB/T14436工业产品保证文件总则

DL/T845.3-2004直流电阻测试仪通用技术条件

三、性能特点

l 本仪器自动选择输出电流（至大可以输出20A）。

l 测量范围宽（0Ω-50Ω），能测量变压器、互感器等感性直流电阻。

l 显示器采用480*272点阵65K色彩色大屏幕，显示数据清晰易读。

l 本仪器带有万年历、100组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据，“U盘”接口方便导出数据以供查阅编辑。

l 本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。

l 本仪器设有三相同测功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试，测试完成，自动计算三相不平衡率。

l 本仪器还设有自动助磁功能，针对铁芯五柱低压角接变压器绕组的测试，采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。

l 本机具有音响放电报警，放电指示清晰，减少误操作。

l 本机具有输入误接AC380V电源保护报警保护功能，减少误操作对仪器的损害，本机还具有完善的反电势保护抗拉弧能力强。

l 本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。

四、技术指标

1. 输出电流：0～20A（依量程自动选择）

2. 量程：0～50Ω

3. 准确度：0.2%±0.2μΩ

4. 至小分辨率：0.1μΩ

5. 工作温度：-20～40℃

6. 环境湿度：≤80%RH，无结露

7. 工作电源：交流：AC220V±10%，50Hz±1Hz

8. 体积：长420mm×宽320mm×高200mm

9. 净重：10.6kg
