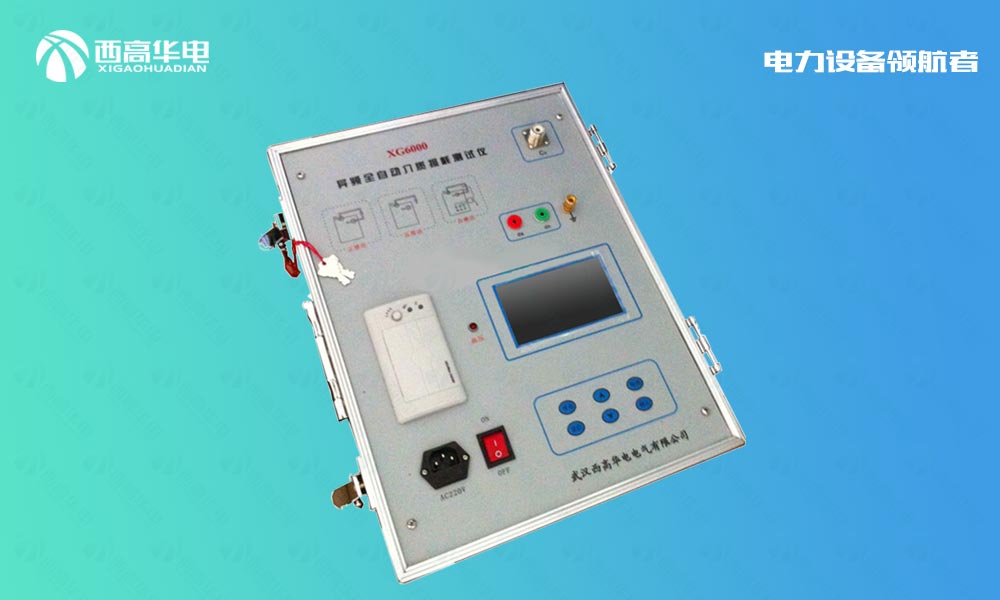

XG6000 异频介损自动测试仪
一、产品概况
XG6000异频介损自动测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电的场合。
二、产品技术要求
一）、产品主要特点：
l 仪器配备了大屏幕（240×128）中文菜单界面，分为左右两部分，左边为菜单，右边为相关提示，每一步都非常清楚，结果可以存储或打印输出，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。
l 仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；同时仪器内部带有接线图菜单，帮助操作人员正确接线；仪器还具备接地检测，确保升压前仪器已经可靠接地。
l 该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量，配以绝缘油杯可测试绝缘油介质损耗。
l 该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。同时还可以测试全密封的CVT（电容式电压互感器）。
l 仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
l 仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。
二）、产品技术参数：
|
1 |
使用条件 |
-5℃∽40℃ |
RH＜80% |
||
|
2 |
抗干扰原理 |
变频法 |
|
||
|
3 |
电 源 |
AC 220V±10% |
频率无限制 |
||
|
4 |
高压输出 |
0.5KV∽10KV |
每隔0.1kV |
||
|
|
|
精 度 |
5% |
||
|
|
|
至大电流 |
140mA |
||
|
|
|
容 量 |
1000VA |
||
|
5 |
自激电源 |
AC 0V∽30V |
45HZ/55HZ |
||
|
|
|
至大电流 |
15A |
||
|
6 |
分 辨 率 |
tgδ: 0.001% |
Cx: 0.1pF |
||
|
7 |
精 度 |
△tgδ:±(读数*1.0%+0.040%) |
|||
|
|
|
△C x :±(读数*1.0%+1.0PF) |
|||
|
8 |
测量范围 |
tgδ |
无限制 |
||
|
|
|
C x |
15pF＜Cx＜100000 pF |
||
|
|
|
|
10KV |
Cx＜30000 pF |
|
|
|
|
|
5KV |
Cx＜60000 pF |
|
|
|
|
|
1KV |
Cx＜100000 pF |
|
|
|
|
CVT测试 |
Cx＜100000 pF |
||
|
9 |
外型尺寸 |
470（L）×320（W）×390（H） |
|||
|
10 |
存储器大小 |
40组 |
|||
|
11 |
重 量 |
30 Kg |
|||
