1、概述

1.1 用途

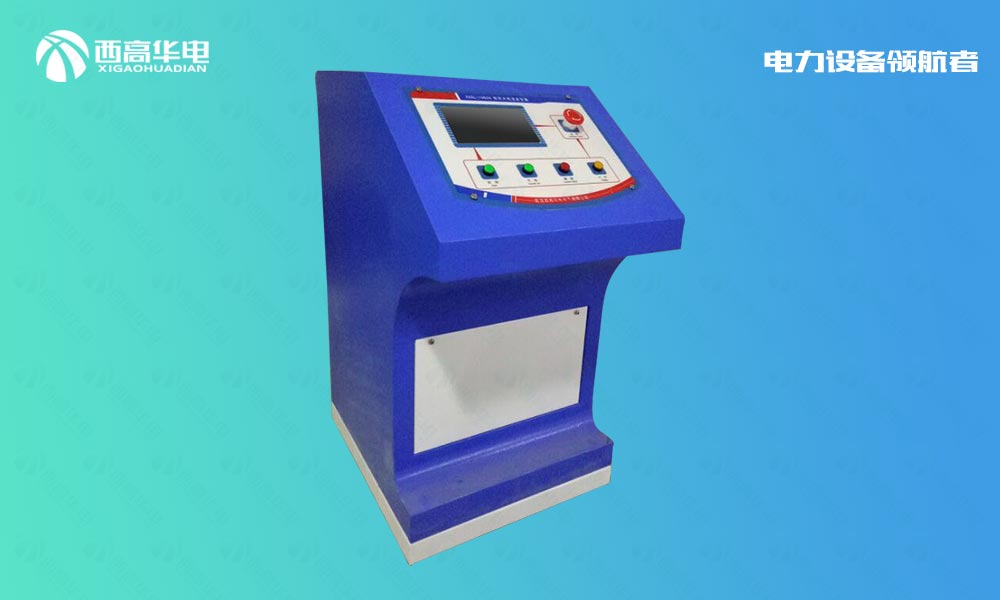

1000A大电流发生器（简称升流器），采取数控技术，抗干扰能力强，和上一代升流器相比，具有体积小，重量轻，外型美观等特点。其输出电流连续可调，用于校准，检测各种试验设备。该升流器操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做升流试验的理想设备，可广泛用于电力、水利、化工、铁道等行业及实验室。

1.2 性能特点

（1）读数直观：本仪器采用数字式液晶表头可直接显示电流、电压的测试值，便于试验观察及记录。

（2）测量准确：全数字化处理，内建精密数学模型，具有较高的测量精度，测试值准确。

（3）准确的保护功能：全数字化处理，过流保护值的设定、计时电流的设定均采用数字来实现，使保护更准确。

（4）自动计时：设备具有计时触发功能，设备根据设定的电流值自动计时，使计时更准确更有效。

（5）携带方便：体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

2、特别提示

2.1 电源输入

（1）本仪器使用交流220V电源。

2.2 安全注意事项

（1）为了操作人员及仪器的安全，确保仪器接地良好。

（2）试验准备时最先接好地线，工作完毕时，最后拆除接地线。

（3）接入仪器的电源要求能承受32A电流冲击。

（4）仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。

（5）设定过流保护的电流值最大应不超过仪器额定输出电流值。

（6）在通电情况下，不得插拔任何接线。

（7）当在室外时，请勿将仪器长时间置于太阳下暴晒。

2.3 测试准确度方面

设备应缓慢升流，保证设备显示电压及电流的准确性。

2.4 操作方面

（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。

（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。

（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。

（4）输出外接铜导线按6A/mm²选择，其长度应不大于3米；本升流器无随机输出导线，导线属选购件或用户自备。

（5）该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于5分钟，等待10分钟后，再进行下次工作。

3、技术特征

3.1 名称和分类

（1）名称： 1000A大电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

3.2 主机结构型式与尺寸

（1）型式：分体式

（2）外形尺寸： 450mm×360mm×430 mm

（3）重量：39kg

3.3 使用电源

（1）电压：AC220V±10%

（2）频率：50Hz±1Hz

3.4 使用环境要求

（1）环境温度：-10℃～40℃

（2）相对湿度：≤80%

3.5 安全性能

（1）绝缘电阻：＞2MΩ

（2）泄漏电流：＜3.5mA

（3）介电强度：电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。

3.6 测量精度

本仪器的电流精度等级为±(2%×读数+1%×量程) 。

本仪器的电压精度等级为±(2%×读数+1%×量程）

3.7 测试项目

（1）输出电压：AC0～5V

（2）输出电流：AC0～1000A

（3）计      时：0～999s
