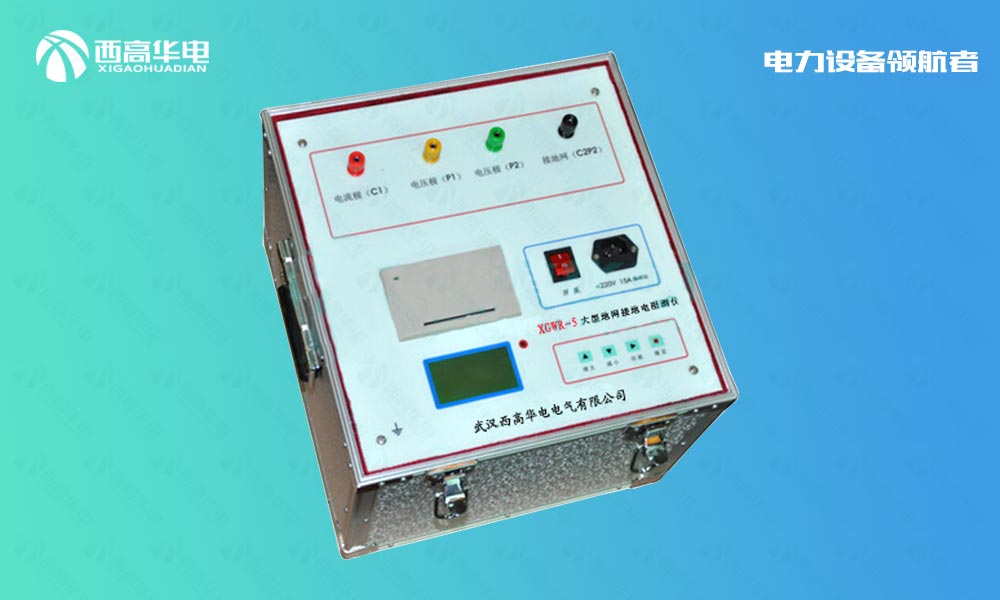

XGWR-5 大型地网接地电阻测试仪
产品简介：XGWR-5 大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
XGWR-5 大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
XGWR-5 大型地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流至大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品别称：
地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪。
产品特征：1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
产品参数：
|
测量范围 |
0～150Ω（含电流桩阻抗） |
|
分 辨 率 |
0.001Ω |
|
测量误差 |
±（读数×2％+0.005Ω） |
|
至大输出电压 |
AC 400V (45Hz、55Hz，双频，正弦波) |
|
至大输出电流 |
AC 5A (45Hz、55Hz，双频，正弦波) |
|
电流输出档位 |
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。 |
|
抗干扰能力 |
抗工频50Hz电压10V |
|
测量线要求 |
电流线铜芯截面积≥1.5mm2 |
|
电压线铜芯截面积≥1.0mm2 |
|
|
供电电源 |
AC 220V±10％，50Hz |
|
外形尺寸 |
440×350×210mm3 |
|
仪器重量 |
30kg |
