一、产品概况

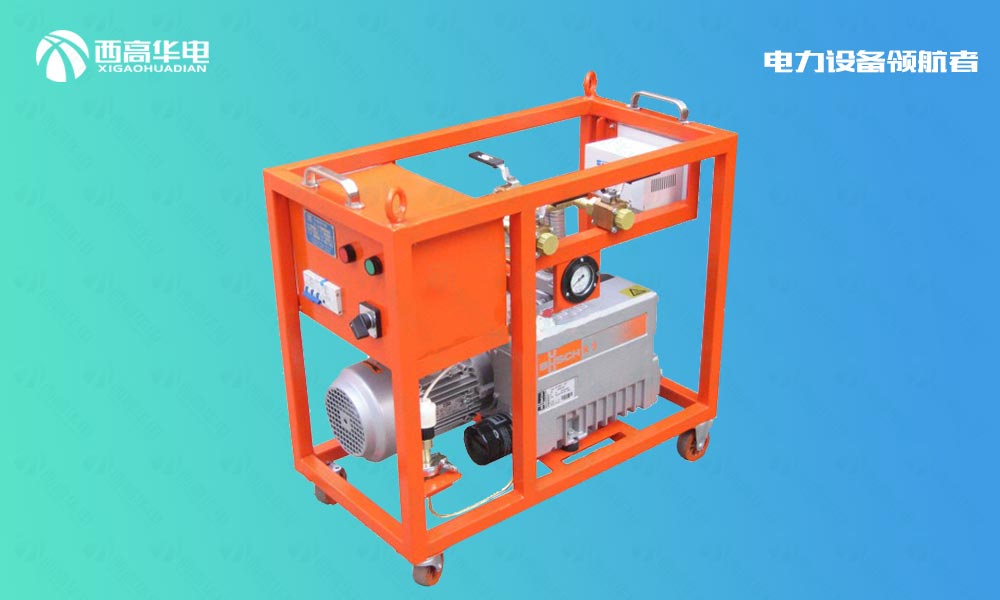

XGQC-60 SF6抽真空充气装置主要用于瓷柱式SF6断路器、互感器及其它SF6电器的安装、运行、维护时抽真空、真空度测定等。XGQC-60是一种紧凑的SF6气体充气抽气装置，整个充气和抽真空装置装在一个非常坚固的金属车架上，即使在碎石路面也能行走自如。

该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置真空泵、指针式真空表、调节阀、输气管以及维护SF6断路器的必须的阀门和仪表控制部件组成，具有如下主要功能：

1、对SF6电器进行抽真空及真空测量；

2、对SF6电器充气。

二、产品别称

sf6抽真空充气装置、sf6抽真空装置、sf6气体抽真空装置。

三、产品特性

l 抽真空充气速效高、能耗少

l 电源设有相序自动换相系统

l 高精度热偶真空计，简洁实用

l 设计先进，功能齐全，结构合理，操作简洁明了

l 装置控制系统采用技术的SF6专用阀门

l 设备采用移动式结构，方便现场使用，便于移动，不伤害地面

l 整机体积小、总量轻、噪声低

四、产品参数

1. 装置极限真空度小于10Pa

2. 装置年泄漏率小于1%

3. 充气系统压力小于0.8Mpa

4. 系列型号：

4型	真空泵速率	4升/秒（14.4m3/h）
8型	真空泵速率	8升/秒（28.8m3/h）
15型	真空泵速率	15升/秒（54m3/h）
30型	真空泵速率	30升/秒（108m3/h）
70型	真空泵速率	70升/秒（252m3/h）可选用罗茨泵机组
150型	真空泵速率	150升/秒（540m3/h）可选用罗茨泵机组

主要配置

l 真空泵：R5--0040 旋片式真空泵（德国）

l 真空表：高精度热偶真空计

l 阀门：不锈钢精密球阀

l 连接管：高压管2根
