产品简介

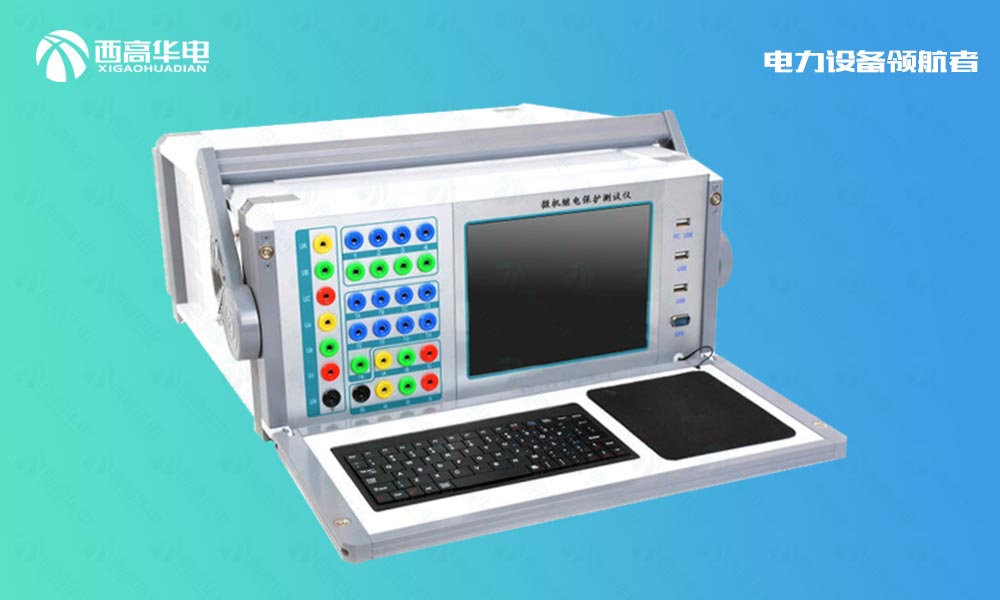

XGJB-1200 微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品特性

l使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

l高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

l配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

l配备有外接USB接口，可以方便地进行数据存取和软件维护。

l无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

l采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

l可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

l功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到至大时，波形仍能保证不失真、不削峰。

l开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

l可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

l采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

l仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

产品参数

1. 交流电流源

共用中性点的电流源，电流上升下降时间 ＜100μs

至大输出功率：300VA/相

输出准确度：

分辨力：

单相连续输出时间：

2.交流电压源

共用中性点的电压源，电流上升下降时间 ＜100μs

至大输出功率：≥75VA/相

输出准确度：

分辨力：

3.直流电流源

单相输出范围：0～±10A

至大输出功率：200VA/相

输出准确度：

分辨力：

4.直流电压源

直流电压输出范围：-150V～+150V

至大输出功率：≥100VA

输出准确度：

分辨力：

5.交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.5°

分辨力：0.1°

6.交流电压、电流源频率

频率范围：10～1000Hz

输出准确度：

分辨力：0.001 Hz

能叠加2～20次任意幅值的谐波及直流

7.计时精度

8.开入量

兼容空接点与15V～250V有源接点

自动识别有源接点的极性

9.开出量

接点容量：250VDC，0.5A 或 250VAC，0.5A

10.同步性

电压电流同步性 ≤10μS

11.供电电源

交流输入电压:额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：额定值：50Hz ± 10%

基准值：50Hz ± 2%

12.使用环境条件

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa
