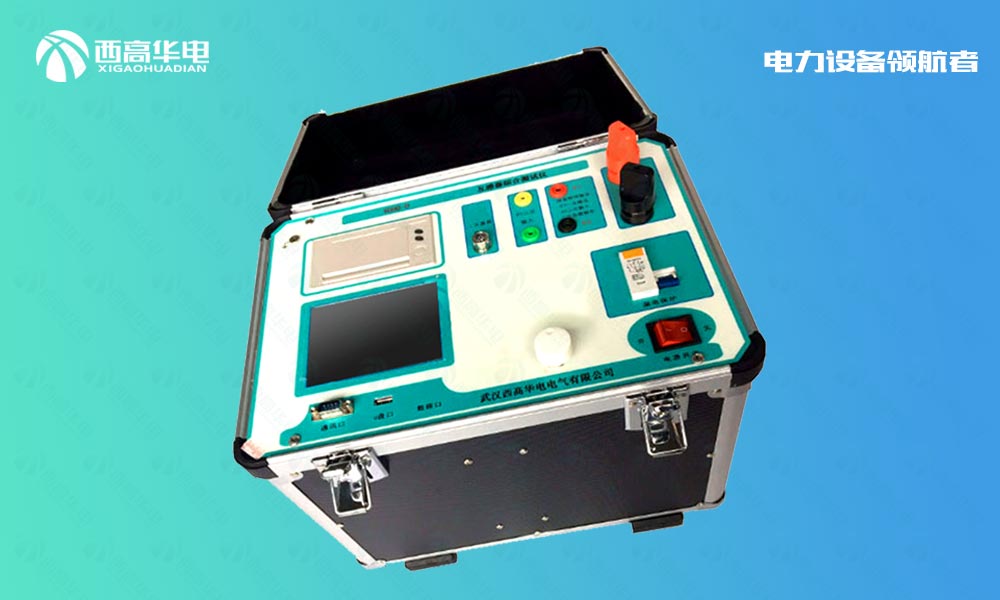

全自动互感器综合测试仪主要特点

－＝全自动型测试仪＝－

        仅需进行简单的数字设定：设定至高测试电压、至大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

快捷、简单、精确、方便 。。。。。。

---------------------------------－＝功能全面＝－----------------------------------

          可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。

内设功能状态说明，无需说明书，极易操作、掌握。

--------------------------－＝输出电压高、容量大＝－-------------------------------

      伏安特性试验：220V单机至大输出电压高达1000V.变比测试：至大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

            调压分辨率至小可以达到0.15V

------------------－＝大屏幕全汉化图形界面 、旋转鼠标操作＝－------------------------

测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。

面板自带打印机，可随时打印曲线图及测试数据。

操作采用我公司光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。

----------------------------－＝附加功能全面＝－----------------------------------

带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；

具有完善的数据查询、浏览、打印、清空等功能。

拐点自动计算功能，试验数据筛选打印功能。

背光软件调整功能；自带日期/时间功能。

带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。

带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。

单机一体化，重量轻，仅重20Kg，方便携带，便于流动试验。

主要技术参数

	输入电压	输出zui高电压	输出zui大电流			功 率	测量精度
CT伏安输出	220V	0—1000V	15A			3KVA	< 0.5%
PT伏安输出	220V	0—220V	5A			3KVA	< 0.5%
CT变比输出	220V	0-8V	0—600A			―――	< 0.5%
PT变比输出	220V	0—1000V	―――			―――	< 0.5%
CT 变比测量	比值zui高显示：999.9K:5/1						< 0.5%
PT 变比测量	比值zui高显示：999.9K:100、150、100/3、100/√3						< 0.5%
直阻测量	zui高测量阻值：0-20欧						1欧：以下3%以上<1%
角差	zui小显示：0.01分精度：±5分			比差	zui小显示：0.01%精度：<0.5%
二次通流	电流：0-200A时间：5分钟			二次耐压	电压：0-1000V时间：5分钟
工作温度	-10～55℃			工作电压	AC220V（±20％）50HZ
测试仪主机体积	350×240×270			主机重量	20Kg
