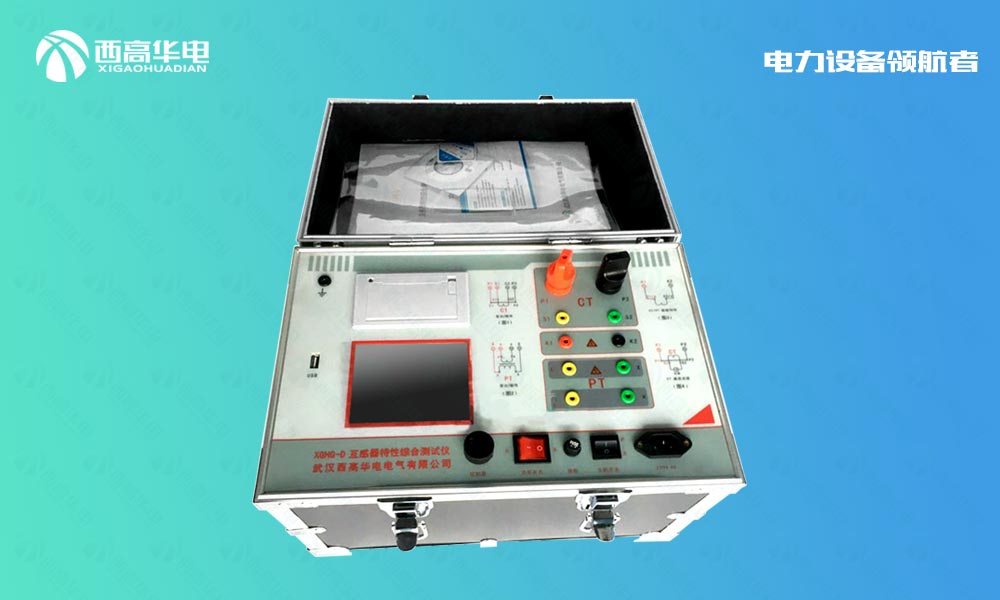

XGHG-D 互感器特性综合测试仪
1.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
4．测试仪主要测试功能：（见表1）
|
CT |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出5%和10%的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 极性判断 |
• 交流耐压测试 |
|
• 一次通流测试 |
• 铁心退磁 |
|
• 交流耐压测试 |
|
|
• 铁心退磁 |
|
表1
5. 测试仪主要技术参数： （见表2）
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～1000V（20A峰值） |
|
|
大电流输出 |
0～600A |
|
|
励磁测量精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
CT 变比测量 |
范围 |
≤5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
1KV～500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：400mm × 250mm × 250mm ， 重量：≤20Kg |
|
